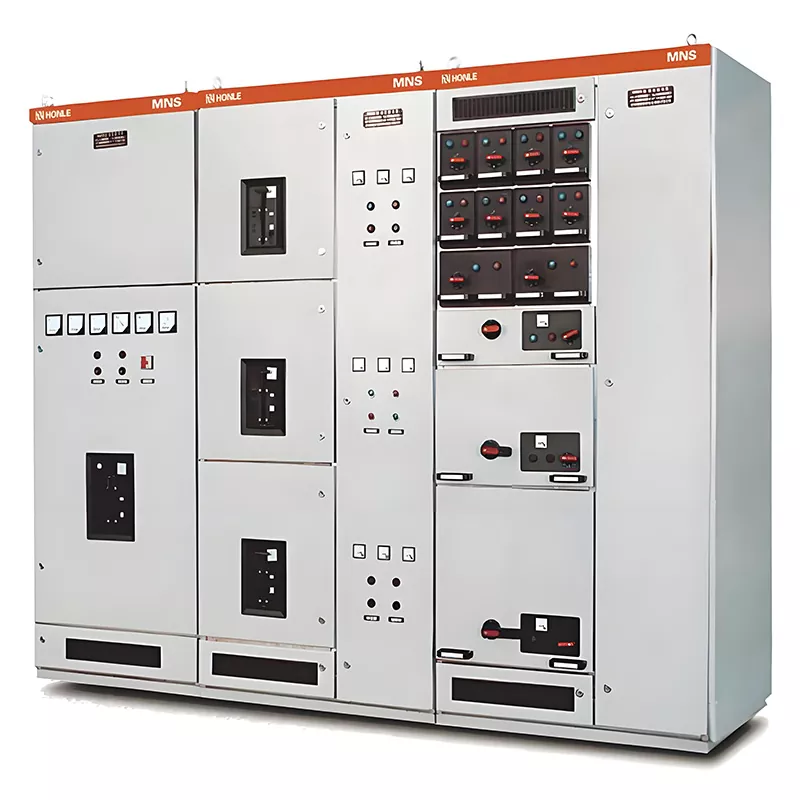

MNS Low Voltage Switchgear

Distribuția stabilă a energiei este fundația pentru buna funcționare a fabricilor și clădirilor; Aparatul de distribuție retractabil de joasă tensiune determină în mod direct siguranța, eficiența operațională și nivelul de inteligență al întregii rețele de alimentare. HUAJIDIAN a dezvoltat aparatul de comutare de joasă tensiune MNS alături de seriile GCK și MNS, optimizând design-urile bazate pe ani de experiență în industrie și feedback-ul clienților la nivel global.

Acest echipament este compatibil cu sistemele de alimentare cu curent alternativ trifazat de 50/60Hz (tensiuni nominale de 380V/400V/690V) și este utilizat pentru transmisia și distribuția energiei, controlul motorului și compensarea puterii reactive. Unlike traditional fixed cabinets, the withdrawable drawer structure physically isolates functional units from the main circuit. O unitate defectă poate fi retrasă pentru întreținere individual, fără a opri întregul cabinet, reducând semnificativ riscul de oprire a liniei de producție.

Avantajele cheie ale produsului

1. Aspect standardizat și modular al dulapului

Aparatajul de joasă tensiune MNS utilizează un ansamblu modular unificat; barele colectoare principale și de ramură sunt dispuse în zone separate, susținând atât cablarea orizontală, cât și verticală. Circuitele sertarelor și modulele funcționale pot fi adăugate sau îndepărtate în mod flexibil, în funcție de cerințele de încărcare la fața locului, fără a fi nevoie de reproiectări personalizate ale dulapului. Acest lucru scurtează semnificativ timpii de producție și livrare, făcându-l ideal pentru extinderea în faze a instalațiilor și proiectele de renovare a clădirilor.

2. Protecție IP41 ridicată + Structură retrasabilă izolată, sigură

Dulapul are un grad de protecție IP41, blocând obiectele străine solide mai mari de 1 mm și împiedicând pătrunderea prafului și contactul accidental cu părțile sub tensiune. Sertarele independente asigură izolarea fizică între unitate și circuitul principal; întreținerea implică retragerea doar a sertarului defect, evitând astfel întreruperile de curent pe scară largă și sporind siguranța în exploatare.

3. Capacitate excepțională de rezistență la scurtcircuit

Bara principală are un curent nominal de funcționare maxim de 6300A, un curent de rezistență de scurtă durată de 100kA/1s și un curent de rezistență de vârf de 220kA/0,1s. Barele de ramificație sunt disponibile în versiuni standard și armate: tipul standard rezistă la un curent de vârf de 105kA/0,1s, în timp ce tipul armat ajunge la 176kA/0,1s. În cazul unei defecțiuni de scurtcircuit, structura cabinetului și barele colectoare rezistă la deformare și previn scurgerea arcului, asigurând stabilitatea rețelei.

4. Interfețe rezervate pentru extinderea monitorizării inteligente

Toate unitățile de comutație de joasă tensiune MNS sunt dotate standard cu interfețe de comunicație computerizate, permițând integrarea cu platformele de automatizare a fabricilor, sistemele inteligente de distribuție a energiei din clădiri și sistemele de control centralizate ale centralei electrice. În medii extrem de automatizate, cum ar fi uzinele petrochimice și centralele termice, aceste unități facilitează achiziția de date de la distanță, monitorizarea operațională și avertizarea timpurie a defecțiunilor, susținând crearea de rețele de distribuție a energiei inteligente, fără personal.

Parametrii tehnici de bază

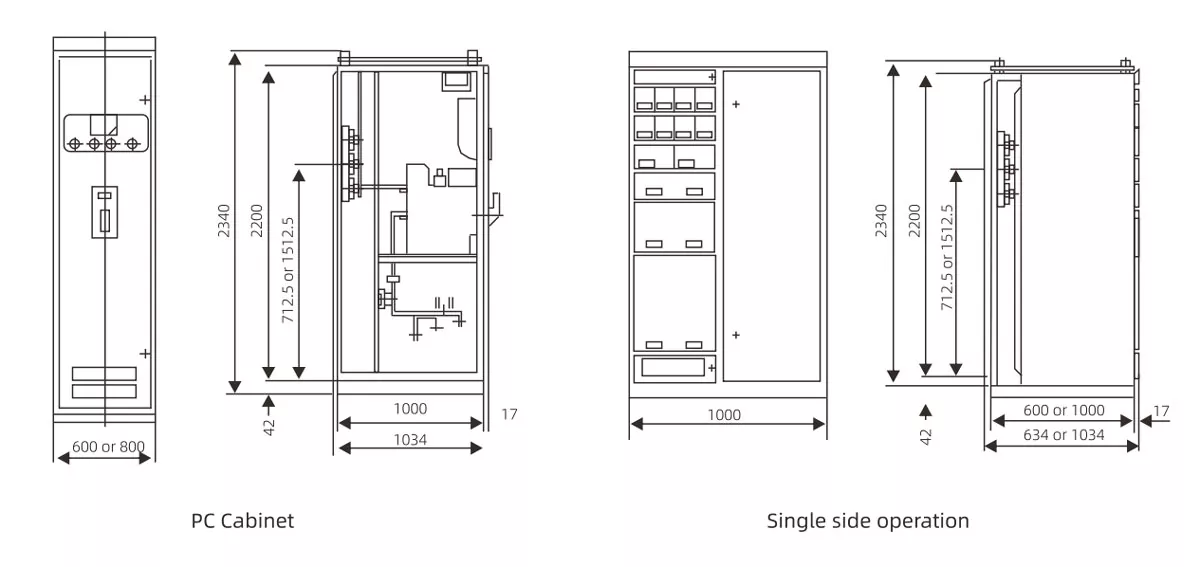

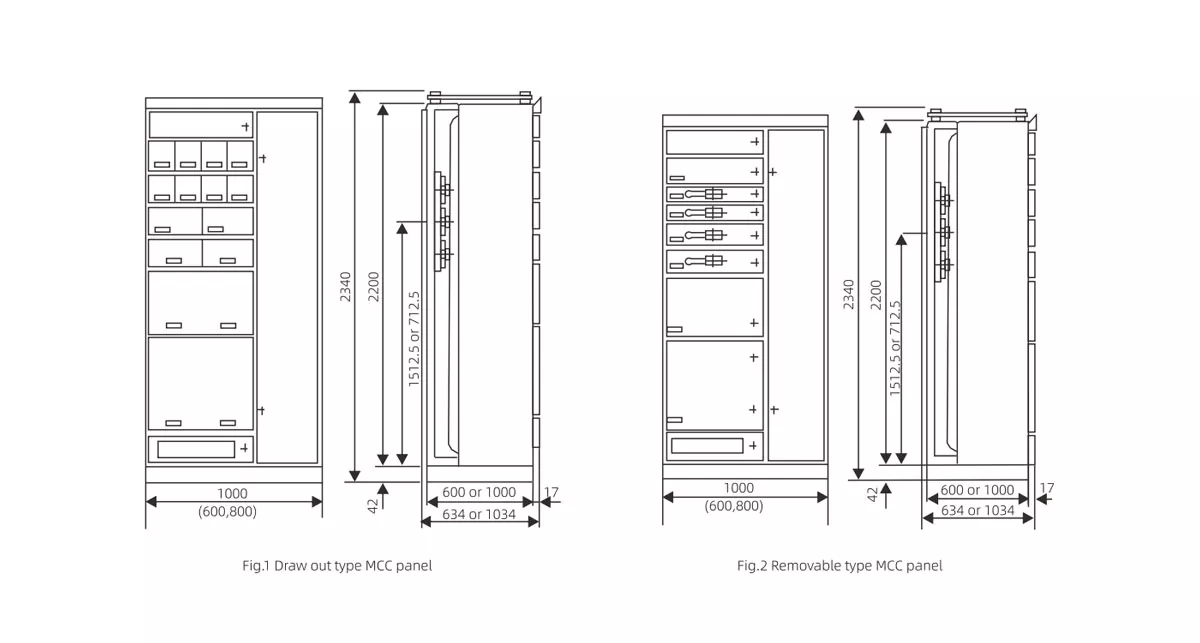

STRUCTURA INTERIOARĂ

Condiții de mediu aplicabile

1. Temperatura ambiantă: -5°C până la +40°C; Temperatura medie pe 24 de ore nu depășește 35°C

2. Altitudine de instalare: ≤2000 metri; numai pentru uz interior

3. Umiditate: Umiditate relativă ≤50% la 40°C; maxim 90% umiditate la 20°C; echipat cu caracteristici anti-condens pentru a face față fluctuațiilor de temperatură

4. Verticalitatea instalării: Înclinarea dulapului nu depășește 5°

5. Locul de operare: Instalarea în zone care conțin medii inflamabile/explozive, vibrații severe sau gaze chimice corozive este interzisă

Aplicații multi-industrie și cazuri de proiecte din lumea reală

Cazul 1: Proiect de distribuție a energiei pentru o bază petrochimică la scară largă în China de Est

A chemical processing facility with an annual output of 1.2 million tons utilizes 28 units of HUAJIDIAN MNS low voltage switchgear. Serving as the workshop's motor control center, the system ensures continuous power supply to reaction vessels and transfer pumps. The IP41-rated cabinets effectively isolate chemical dust, reinforced busbars withstand the surge currents from motor startups, and communication interfaces integrate with the plant's DCS control system; the system has operated stably for three years without any short-circuit incidents.

Studiu de caz 2: Sistem de alimentare auxiliară pentru o centrală termică de 300 MW

Echipat cu 35 de unități de comutație GCS pentru a distribui puterea către sistemele auxiliare, cum ar fi unitățile de alimentare cu apă, desulfurare și îndepărtarea prafului. Bara principală 6300A acceptă funcționarea la sarcină maximă, în timp ce capacitatea mare de rezistență la scurtcircuit atenuează fluctuațiile rețelei în timpul pornirii și opririi unității. Interfețele inteligente se conectează direct la platforma centrală de control a fabricii, permițând alarme de eroare în timp real.

HUAJIDIAN: Forța corporativă și asigurarea calității

Înființată în Wenzhou, Zhejiang în 1998, marca oferă o gamă cuprinzătoare de produse de transmisie și distribuție a energiei, inclusiv aparate de comutare de joasă tensiune, unități principale inelare (RMU), transformatoare, stabilizatoare de tensiune și întrerupătoare.

În calitate de furnizor pe termen lung pentru proiecte EPC interne și internaționale, compania deține certificarea sistemului de management al calității ISO9001 și certificarea de siguranță CE. Operăm propria noastră fabrică standardizată cu un proces complet de inspecție a calității, care acoperă materii prime, semifabricate și produse finite; fiecare unitate de comutație este supusă unui test complet de performanță electrică înainte de a părăsi fabrica.

Echipa noastră tehnică profesionistă oferă servicii unice, inclusiv proiectarea schemei de distribuție a energiei, îndrumări de instalare la fața locului și asistență tehnică pe tot parcursul vieții. Angajati în primul rând cu calitatea, produsele noastre sunt exportate pe piețele din întreaga lume.

FAQ

Î1: Poate fi extins mai târziu aparatul de comutare de joasă tensiune HUAJIDIAN MNS și care este numărul maxim de circuite pe unitate?

A1: Aparatul de distribuție are un design complet modular, permițând adăugarea sau îndepărtarea flexibilă a unităților de sertare funcționale chiar și după instalarea la fața locului. Nu este nevoie să înlocuiți cadrul dulapului; este suficientă simpla instalare a modulelor de sertare suplimentare. Barele colectoare principale și de ramură sunt echipate cu interfețe de expansiune rezervate, reducând semnificativ timpul și costul actualizărilor sistemului.

Î2: Cum ar trebui să aleg între barele de ramificație standard și armate pentru sistemul GCS?

A2: Bara standard de ramificație oferă o rezistență maximă de 105kA/0,1s, potrivită pentru aplicații cu sarcină ușoară, cum ar fi clădirile de birouri și fabricile de textile. Versiunea ranforsată rezistă la 176 kA/0,1 s, ceea ce o face ideală pentru mediile cu scurtcircuit cu impact ridicat, găsite în uzinele petrochimice, instalațiile metalurgice și centralele mari de energie. Echipa noastră tehnică poate recomanda gratuit specificațiile corespunzătoare pentru bare colectoare, pe baza parametrilor de curent de scurtcircuit ai site-ului dvs.

Î3: Aparatul de joasă tensiune MNS acceptă funcții de monitorizare inteligentă personalizate și ce protocoale de comunicație sunt compatibile?

A3: Toate dulapurile dispun de interfețe de comunicare independente rezervate și acceptă instalarea de module de monitorizare inteligentă personalizate. Compatibile cu protocoalele de comunicație obișnuite din industria energetică, acestea permit transmisia de date de la distanță, inclusiv tensiunea, curentul, temperatura cabinetului și semnalele de defecțiune, precum și controlul de la distanță și alertele de anomalie. La cerere pot fi furnizate și soluții pentru cablarea secundară și integrarea cu sisteme de monitorizare.

Parametrul tehnic al circuitului primar (conform Dw45)

Nota:

1.Curentul barei colectoare verticale este extrem de până la 2000A@+35℃; (+40℃ cu răcitor)

2. Gradul de protecție lP54 este luat în considerare pentru design special dacă este necesar
