Sistem de alimentare 4000kVA, 50Hz/60Hz, trifazic
Certificari IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

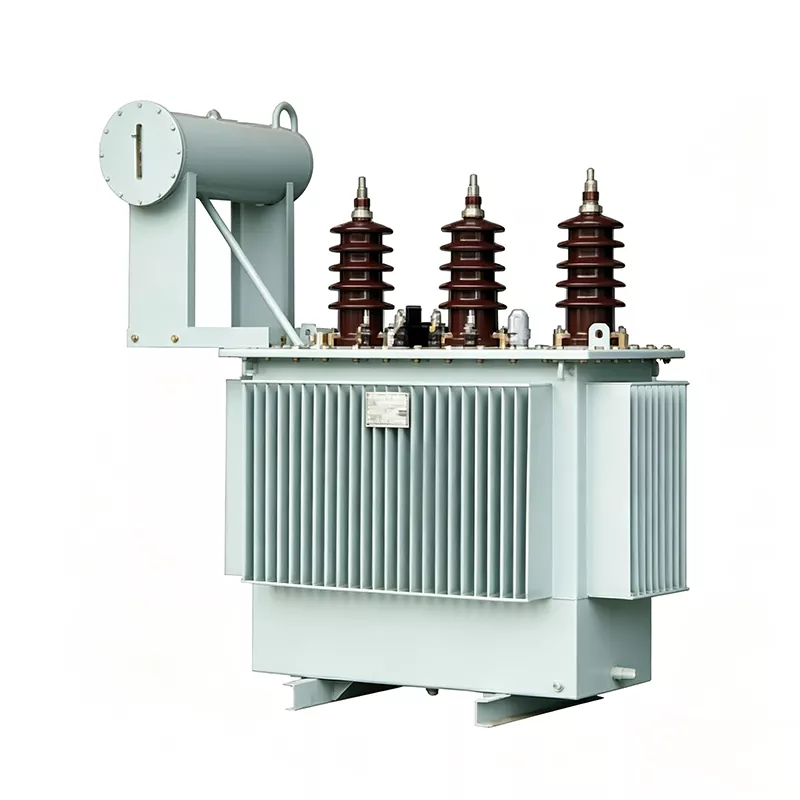

Transformatorul trifazat immers în ulei Huajidian de 4000 KVA este o piesă de bază a echipamentului industrial și minier. întreprinderi şi substaţii. Utilizând o structură matură de disipare a căldurii imersată în ulei și un conservator independent design, este potrivit pentru funcționare continuă de mare capacitate, pe termen lung, cu sarcină grea. Cu avantaje precum scazut pierderi, rezistență ridicată a izolației și rezistență puternică la impact la scurtcircuit, poate face față fără probleme funcționării fluctuațiile de condiție și supratensiunile de sarcină, făcându-l un echipament cheie pentru puterea industrială la scară largă distribuție și alimentare stabilă pe termen lung.
Folosind foi de oțel siliciu laminate la rece orientate cu permeabilitate ridicată, prelucrate cu un miez treptat în mai multe etape și Tehnologia de îmbinare complet înclinată, reducând semnificativ pierderile în gol și curentul fără sarcină. Chiar și sub sarcină completă pe termen lung funcționare, menține o eficiență energetică ridicată, reducând efectiv costurile pe termen lung cu energia electrică pentru întreprinderi.
Atât înfășurările de înaltă tensiune, cât și cele de joasă tensiune folosesc fir de cupru fără oxigen: înfășurarea de înaltă tensiune are un strat multiplu structură cilindrică, iar înfășurarea de joasă tensiune are o structură continuă, rezultând un flux uniform de scurgere distribuție și rezistență mecanică ridicată, capabile să reziste la solicitarea mecanică enormă cauzată de bruște scurtcircuite în rețeaua electrică.
Rezervorul de transformator trifazat immers în ulei de 4000 KVA este fabricat din tablă de oțel laminată la rece de înaltă calitate și echipat cu radiatoare ondulate; un rezervor independent de conservare a uleiului este situat în partea de sus pentru a compensa termic dilatarea și contracția uleiului de transformator în timpul funcționării echipamentelor de mare capacitate. Combinat cu a dezumidificator pentru a filtra umezeala și impuritățile din aer, încetinește îmbătrânirea uleiului. Comparativ cu modelele complet sigilate, această unitate are o înălțime moderată, facilitând monitorizarea nivelului de ulei și întreținerea de rutină, făcându-l potrivit pentru scenarii de întreținere de rutină în substații și fabrici mari.
Suprafața rezervorului de ulei este acoperită cu un strat rezistent la coroziune și la intemperii, care se adaptează la ulei, praf și medii industriale umede și este rezistent la rugină și coroziune în timpul utilizării pe termen lung în exterior.
Partea de înaltă tensiune folosește bucșe de porțelan multistrat, oferind o distanță mare de curgere pentru a îndeplini izolația cerințe pentru 35 kV și mai jos, prevenind accidentele de fulgerare. Sunt instalate o supapă de limitare a presiunii și un releu de gaz în partea de sus pentru a monitoriza starea internă a echipamentului în timp real, oferind avertizare rapidă și reducerea presiunii în caz de defecţiuni pentru a proteja siguranţa echipamentului. Plăcuța de identificare indică în mod clar modelul, capacitatea, nivelul de tensiune și alți parametri pentru verificarea ușoară de către personalul de întreținere.
O mare companie de exploatare a metalelor neferoase din nordul Chinei a achiziționat trei Huajidian de 4000 KVA cu ulei trifazat scufundat transformator pentru alimentarea subterană și construcția stației de suprafață. Zona minieră are un nivel ridicat impactul sarcinii echipamentului, condiții complexe de funcționare în aer liber și cerințe ridicate pentru continuitatea alimentării cu energie. Din moment ce punerea în funcțiune în urmă cu un an, echipamentul a funcționat la sarcină maximă de peste 16 ore zilnic, ceea ce demonstrează funcționare stabilă, pierderi reduse fără sarcină și fără defecțiuni de scurtcircuit. Designul independent al conservatorului de ulei facilitează inspecție și întreținere zilnică, reducând semnificativ riscul de întrerupere a curentului și asigurând mine continuu producție.
Î1: Acest transformator trifazat immers în ulei de 4000 KVA necesită întreținere regulată?
A1: În funcție de mediul industrial și de sarcina de funcționare, verificări regulate ale nivelului uleiului, calității uleiului și starea componentelor sunt necesare, împreună cu înlocuirea desicantului în absorbantul de desicant. În comparație cu mici, transformatoare complet etanșate, acest model are un ciclu de întreținere mai lung și costuri de întreținere controlabile.
Î2: Care sunt cerințele de instalare?
A2: Trebuie instalat într-o cameră dedicată de distribuție a energiei electrice sau pe o fundație de beton într-o substație exterioară. Trebuie să existe măsuri adecvate de ventilație, disipare a căldurii și prevenire a apei și trebuie să existe spațiu suficient rezervat intretinerii.
Î3: Se poate adapta la mediile industriale exterioare umede și prăfuite?
A3: Da. Întreaga unitate este acoperită cu vopsea anticorozivă și rezistentă la intemperii. Structura rezervorului de ulei izolează vapori de apă din deteriorarea uleiului. Bucșa de înaltă tensiune are performanțe stabile de izolație și poate fi stabilă aplicat în condiții dure de lucru în aer liber, cum ar fi substații, zone miniere și fabrici mari.
