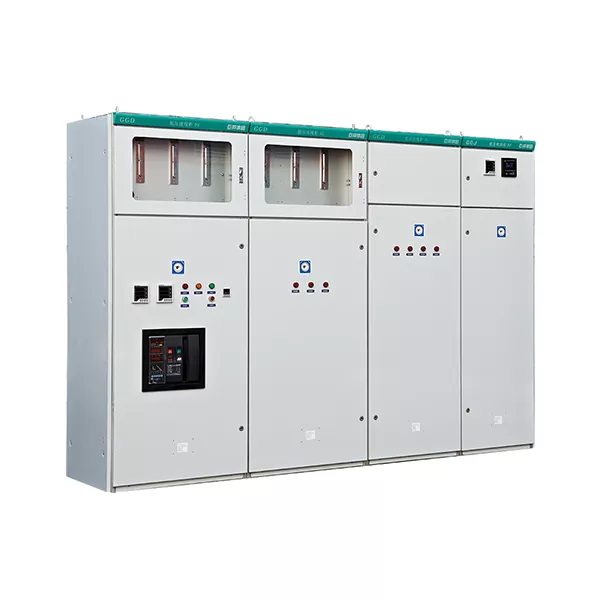

GGD Aparatură de joasă tensiune

Aparatul de joasă tensiune HUAJIDIAN GGD integrează zeci de ani de experiență în producție, linii de producție standardizate și control riguros al calității. Echilibrează siguranța, durabilitatea și nevoia de upgrade inteligente, deservind nevoile de distribuție a energiei în sectoarele industriale, comerciale, rezidențiale și ale infrastructurii energetice. Dovedit stabil în numeroase proiecte din lumea reală și complet certificat, echipamentul oferă clienților interni și internaționali o soluție rentabilă și de lungă durată pentru distribuția de energie de joasă tensiune.

Operăm propriile noastre unități de producție cuprinzătoare, cu ateliere de tablă, linii de asamblare și control al calității pe întregul proces, inclusiv teste de îmbătrânire la pornire. Produsele vin cu certificare completă 3C, certificate de conformitate din fabrică și scheme de sistem. În calitate de furnizor global de încredere, oferim opțiuni de personalizare, cum ar fi dimensiuni nestandard, design anti-coroziune/protejat la explozie și actualizări inteligente de distribuție, alături de servicii end-to-end, inclusiv sondaje ale amplasamentului, optimizarea soluției și îndrumări pentru instalare. Numeroase implementări de succes ale proiectelor validează fiabilitatea echipamentului, inclusiv capabilitățile de rezistență la scurtcircuit, diferite niveluri de protecție și izolarea compartimentată.

Prezentare generală a produsului

Seria GGD constă din dulapuri interioare de distribuție a energiei de joasă tensiune de tip fix, dezvoltate independent de HUAJIDIAN, proiectate în conformitate cu standardul național GB7251 și standardul internațional IEC60439:

1 Rețea de alimentare aplicabilă: frecvență industrială de 50 Hz, sisteme de distribuție a tensiunii nominale de 400 V.

2 Interval de curent: 630A–3150A; Capacitate bara principală de până la 3150A (reglabilă la cerere).

3 Funcții de bază: Distribuția puterii, protecție la suprasarcină și scurtcircuit și controlul pornirii/opririi motorului.

4 Configurație flexibilă: Poate fi combinată cu dulapuri de alimentare de intrare, dulapuri de alimentare de ieșire și dulapuri de compensare a puterii reactive pentru a forma un sistem integrat de distribuție a energiei de joasă tensiune.

5 Scenarii de aplicare: centrale electrice, substații, site-uri industriale și miniere, unități de procesare a alimentelor, complexe comerciale și clădiri rezidențiale înalte.

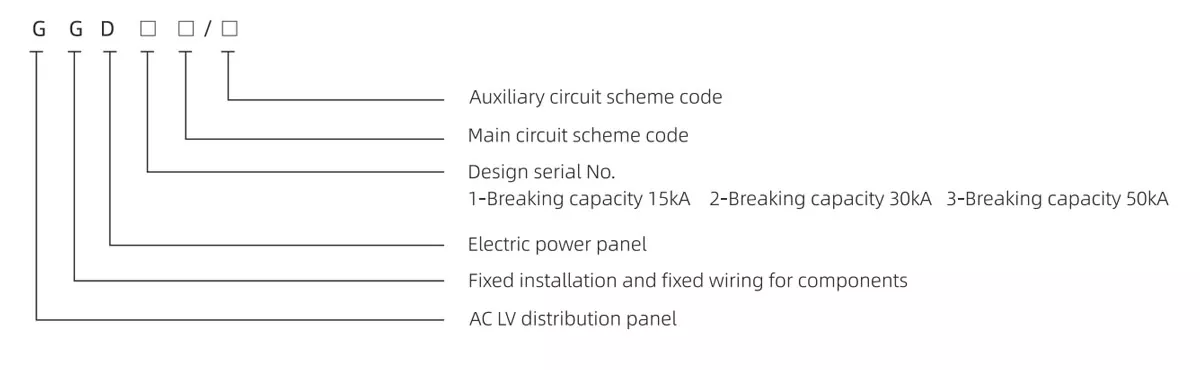

MODEL

Capacități de producție HUAJIDIAN

1. Atelier de tablă dedicat: se ocupă de procesele de tăiere, îndoire și formare a dulapurilor.

2. Linie de asamblare specializată a componentelor: proceduri de asamblare standardizate pentru a minimiza erorile umane.

3. Inspecție cuprinzătoare a materialelor primite: ecranare riguroasă a barelor colectoare de cupru, întrerupătoarelor, plăcilor de oțel și a componentelor de izolație la intrare.

4. Testarea de ardere a produsului finit: Fiecare dulap este supus testării de ardere bazată pe sarcină înainte de a părăsi fabrica pentru a elimina defecțiunile latente.

5. Documentație completă de livrare: Fiecare unitate vine cu un certificat de conformitate din fabrică, certificare completă 3C și scheme personalizate ale sistemului primar și secundar.

Pe lângă produsele standard, oferim servicii de personalizare unică: dimensiuni nestandard, upgrade-uri pentru protecție anticorozivă sau anti-explozie și instalarea de module de comunicații la distanță și sisteme de monitorizare a consumului de energie. Oferim, de asemenea, sondaje la fața locului, optimizare schematică și îndrumare tehnică la fața locului pentru instalare.

Specificații tehnice cheie

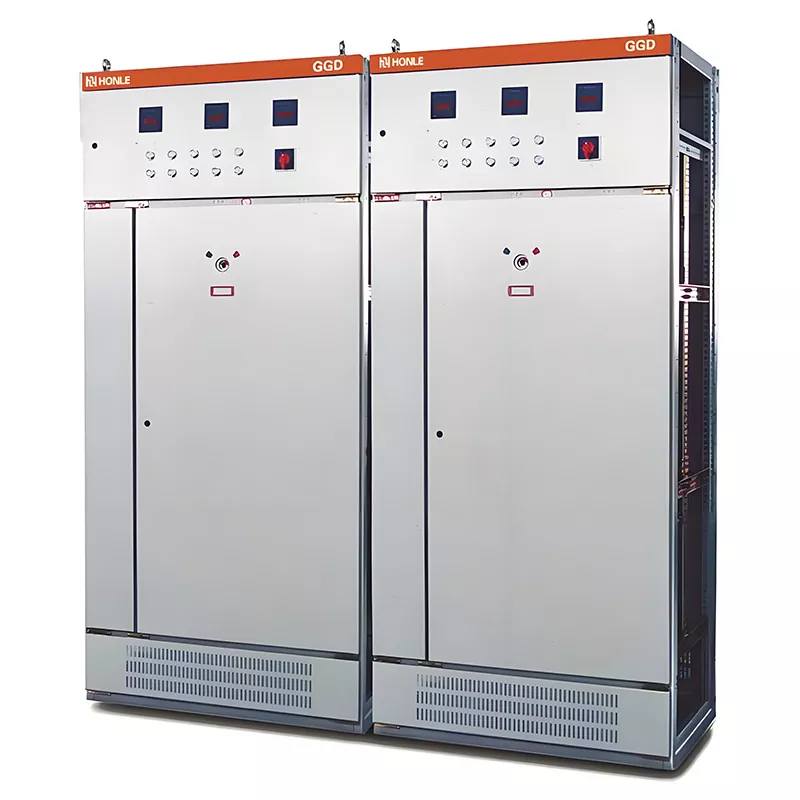

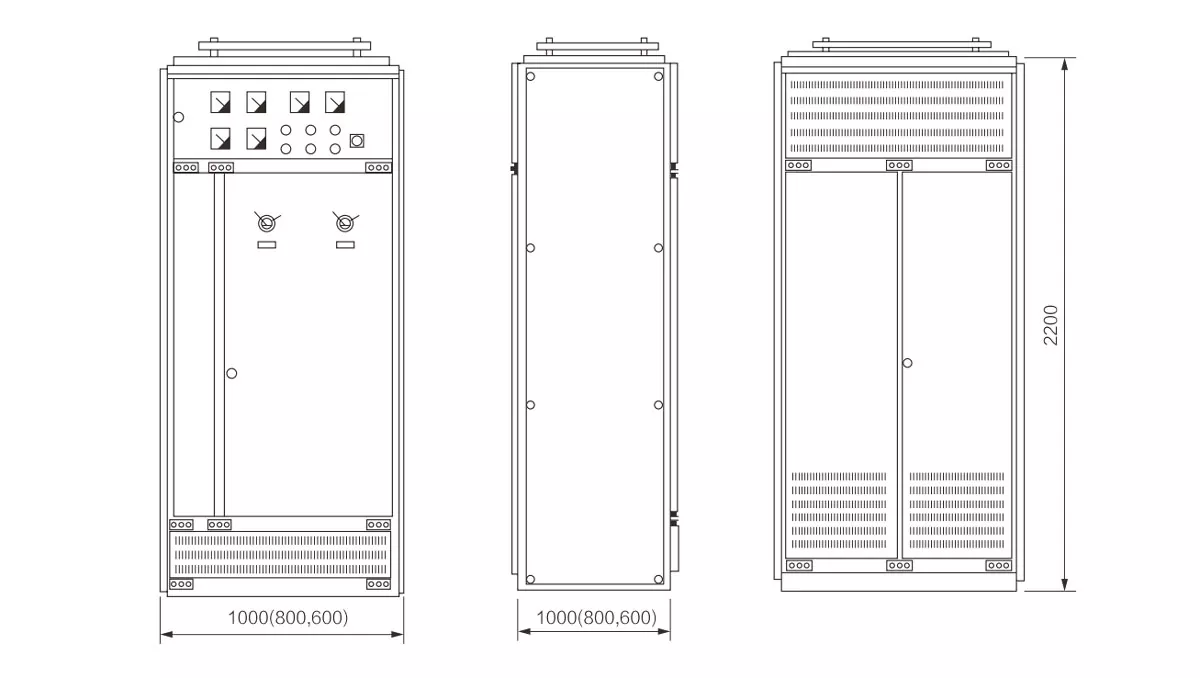

Design modular al structurii dulapului

1. Cadru și panouri dulap

Profilele structurale au găuri de montare modulare standard pre-forate de 20 mm și utilizează asamblarea cu șuruburi, mai degrabă decât sudarea extinsă; aceasta asigură o rezistență mecanică ridicată capabilă să reziste la forțele electromagnetice generate în timpul evenimentelor de scurtcircuit. Ușile dulapurilor și panourile laterale sunt construite din oțel laminat la rece de înaltă calitate, de 1,5–2,0 mm, tratat cu un proces dublu strat (fosfatare/îndepărtare rugină urmată de acoperire cu pulbere electrostatică epoxidice) pentru a asigura rezistența la acid și la alcali și durabilitate pe termen lung împotriva decojire sau rugină.

2. Compartiment superior pentru bare colectoare

O cameră de bare colectoare independentă, etanșată în partea superioară, găzduiește barele colectoare principale din cupru T2 fixate prin cleme de bare colectoare PPO ignifuge (evaluate pentru rezistență la căldură de 120°C). Acest compartiment izolat conține potențiale defecte ale barelor, prevenind deteriorarea componentelor situate în secțiunile de mai jos.

3. Compartimentul frontal al unității funcționale

Zona de operare orientată spre față este împărțită într-o secțiune de vizualizare a instrumentului și o secțiune de operare a comutatorului; fereastra transparentă permite citirea instrumentelor și verificarea stării de comutare fără a deschide ușa. Acesta integrează întrerupătoare, contactoare, instrumente și lumini indicatoare pentru a facilita distribuția de energie cu mai multe circuite.

4. Compartiment inferior pentru cabluri

O cameră de cablare independentă în partea inferioară are porturi de intrare/ieșire a cablurilor pre-tăiate și jaluzele de ventilație. Cablurile de alimentare și de control sunt direcționate separat pentru a preveni interferențele în timpul întreținerii, în timp ce orificiile dense de ventilație de la bază scad continuu temperatura internă de funcționare.

Avantajele de bază ale produsului

1. Performanță superioară de siguranță în scurtcircuit

Aparatul de comutare de joasă tensiune GGD acceptă un curent rezistent de scurtă durată de până la 50 kA; Barele colectoare și selecțiile de componente au fost supuse unor teste simulate pentru creșterea temperaturii în scurtcircuit. În cazul unui scurtcircuit brusc, structura cabinetului rămâne nedeformată și barele de cupru nu se topesc, reducând semnificativ riscul de incendiu în sistemele de distribuție a energiei electrice. Acest lucru îl face potrivit pentru instalații cu sarcini de impuls de mare putere, cum ar fi fabricile de topire și locațiile din industria grea.

2. Izolare compartimentată și protecție cuprinzătoare împotriva șocurilor electrice

Protecția standard IP30 previne pătrunderea obiectelor străine solide mai mari de 2,5 mm și contactul accidental al degetelor cu părțile sub tensiune. Barele colectoare, unitatea funcțională și compartimentele pentru cabluri sunt complet izolate, asigurându-se că o defecțiune într-o zonă nu se propagă la alte zone. O caracteristică opțională de întrerupere a sistemului de blocare a ușii elimină riscul de electrocutare în timpul întreținerii.

3. Design cu acces frontal pentru extinderea și modificarea la costuri reduse

Dispunând de un aspect complet cu acces frontal, toate componentele sunt instalate în față; înlocuirea pieselor sau dirijarea cablurilor nu necesită îndepărtarea panoului din spate. Orificiile de montare modulare standardizate permit extinderea viitoare a capacității fără modificări ale cadrului, reducând costurile asociate cu timpul de nefuncționare și modernizarea.

4. Gamă largă de temperatură, potrivită pentru condiții dure de funcționare

Aparatul standard de joasă tensiune GGD este potrivit pentru medii convenționale, cuprinse între -5°C și +40°C. Carcasa imbunatatita cu clasificare IP54 este proiectata pentru medii cu umiditate ridicata, praf sau corozive, cum ar fi fabricile chimice si parcari subterane, asigurand o functionare stabila chiar si in zonele cu fluctuatii semnificative de temperatura.

Scenarii de aplicare

1. Sectorul industrial: metalurgie și minerit, fabrici de mașini, parcuri industriale chimice și ateliere de prelucrare a alimentelor; distribuția și controlul puterii pentru mașini-unelte, compresoare de aer și motoare ventilatoare.

2. Clădiri comerciale și rezidențiale: Complexe rezidențiale înalte, complexe comerciale și camere de distribuție subterane pentru clădiri de birouri; alimentare și control pentru iluminat, aer condiționat central și pompe de incendiu.

3. Infrastructură electrică: centrale electrice de dimensiuni mici și mijlocii și substații regionale; sisteme complete de distribuție a energiei de joasă tensiune pentru echipamentele auxiliare ale instalațiilor.

Cazuri de proiecte din lumea reală

1. Proiect GGD de mare capacitate de rupere de 50 kA pentru o topitorie Gansu

O topitorie de metale neferoase din nord-vestul Chinei a achiziționat 48 de unități de comutator GGD cu capacitate mare de rupere HUAJIDIAN 1200A pentru a servi drept dulapuri principale de distribuție pentru atelierul său, unde instalația s-a confruntat cu supratensiuni mari de curent de sarcină și cerințe stricte de protecție la scurtcircuit. Echipamentul a funcționat continuu timp de trei ani fără deformarea carcasei sau defecțiuni de supraîncălzire a barelor; echipa noastră s-a ocupat de întregul proces, inclusiv de sondaje la fața locului, optimizarea soluției și îndrumări de instalare la fața locului.

2. Proiect GGD rezistent la coroziune IP54 pentru un parc chimic de coastă

O stație de pompare subterană dintr-un parc chimic de coastă a procurat 26 de unități de comutatoare personalizate IP54 rezistente la coroziune pentru a rezista la umiditate ridicată și gaze corozive. Am modernizat procesul de acoperire și am instalat presetupe sigilate; echipamentul a funcționat stabil timp de 24 de luni, fără probleme legate de rugina sau degradarea izolației.

FAQ

Î1: Ce servicii de personalizare acceptă dispozitivele de comutare de joasă tensiune HUAJIDIAN GGD?

A1: Trei zone cheie de personalizare: ① Personalizare dimensională: Reglarea dimensiunilor dulapului (lungime, lățime, înălțime) pentru a se potrivi cu spațiul specific al camerei de distribuție a energiei; ② Îmbunătățiri de protecție: clasificări IP40/IP54, acoperiri anticoroziune și armături structurale rezistente la explozie, potrivite pentru fabrici chimice și operațiuni miniere; ③ Actualizări inteligente: preinstalarea capacităților de comunicare la distanță, monitorizarea consumului de energie și dispozitive de compensare automată a puterii reactive. Serviciile gratuite includ sondaje la fața locului, optimizarea desenelor și îndrumări de instalare la fața locului.

Î2: Ce documente de calificare sunt incluse cu livrarea fiecărei unități HUAJIDIAN GGD?

A2: La expediere este furnizat un set complet de documentație oficială: certificat de conformitate din fabrică, raport complet de certificare obligatorie 3C, scheme ale sistemului electric, diagrame de amplasare a barelor colectoare și o listă detaliată a specificațiilor componentelor. Toată documentația îndeplinește standardele de acceptare ale rețelelor electrice interne și cerințele pentru licitațiile pentru proiecte de peste mări.

Î3: Care sunt diferențele de mediu între dulapul standard IP30 și dulapul opțional IP54?

A3: Modelul standard IP30 este potrivit pentru camerele de distribuție curate și uscate din centrale electrice, clădiri de birouri și fabrici de mașini generale, oferind protecție în primul rând împotriva obiectelor solide mari. Modelul IP54 oferă protecție împotriva stropirii cu apă și a prafului fin, făcându-l potrivit pentru medii umede sau corozive, cum ar fi sălile de pompe subterane, instalațiile chimice de coastă și site-urile miniere cu praf; aceste unități au garnituri de etanșare, ieșiri impermeabile pentru cabluri și acoperiri antirugină îmbunătățite.
