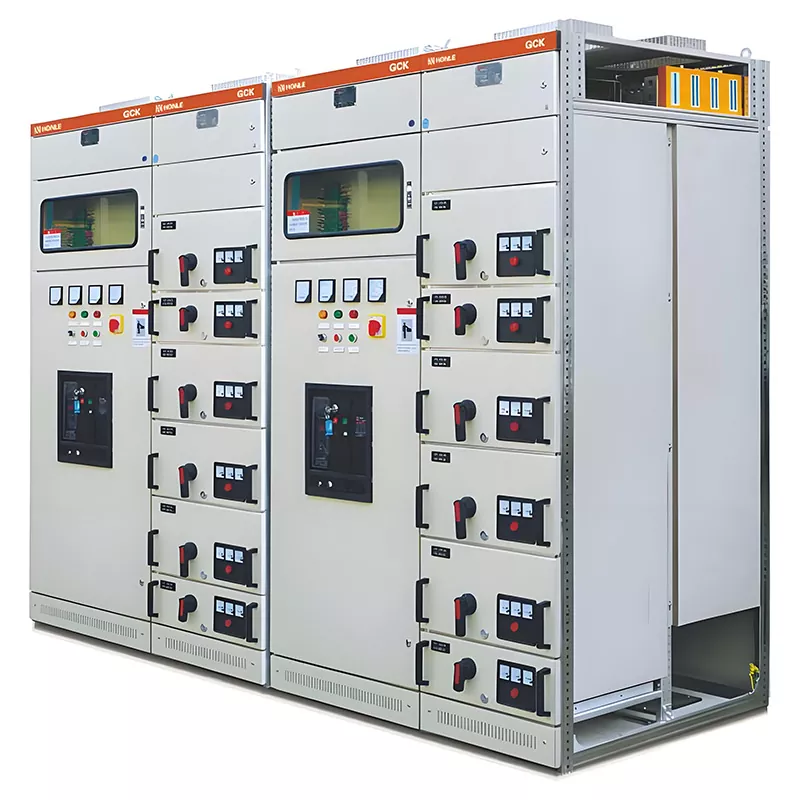

GCK Aparatură de joasă tensiune

Aparatul de comutare de joasă tensiune HUAJIDIAN GCK utilizează un design de sertar retras pentru întreținere ușoară. Permite configurații flexibile - inclusiv dulapuri de alimentare de intrare, dulapuri cu sertare de alimentare și dulapuri de dozare - pentru a gestiona controlul pornirii/opririi motorului și protecția la scurtcircuit/suprasarcină. Este o soluție generală modulară de joasă tensiune pentru încăperile de distribuție a energiei de mare capacitate.

În calitate de furnizor de încredere de soluții de distribuție a energiei electrice unice, oferim diverse servicii de personalizare cu valoare adăugată: dimensiuni nestandard ale dulapului, tratamente specializate anticoroziune/rezistente la umiditate și integrarea modulelor de comunicare la distanță și monitorizare online a energiei. Oferim, de asemenea, sondaje gratuite înainte de proiect pentru a ne asigura că echipamentul se aliniază cu structura de încărcare a șantierului.

Fiecare unitate vine cu certificare 3C, un certificat de conformitate din fabrică și o schemă a sistemului primar. Tabla dulapului are o garanție de 2 ani, în timp ce componentele interne respectă standardele originale de garanție a producătorului; oferim, de asemenea, consultanță tehnică pe tot parcursul vieții și furnizarea de piese de schimb.

Scenarii de aplicare

1. Uzini industriale, fabrici chimice și ateliere de coastă expuse la pulverizare de sare

2. Complexe comerciale mari și clădiri de birouri

3. Proiecte de tranzit feroviar urban și tuneluri subterane municipale

4. Zone centralizate de control al motoarelor și camere de distribuție/contorizare a energiei electrice din cadrul complexelor industriale

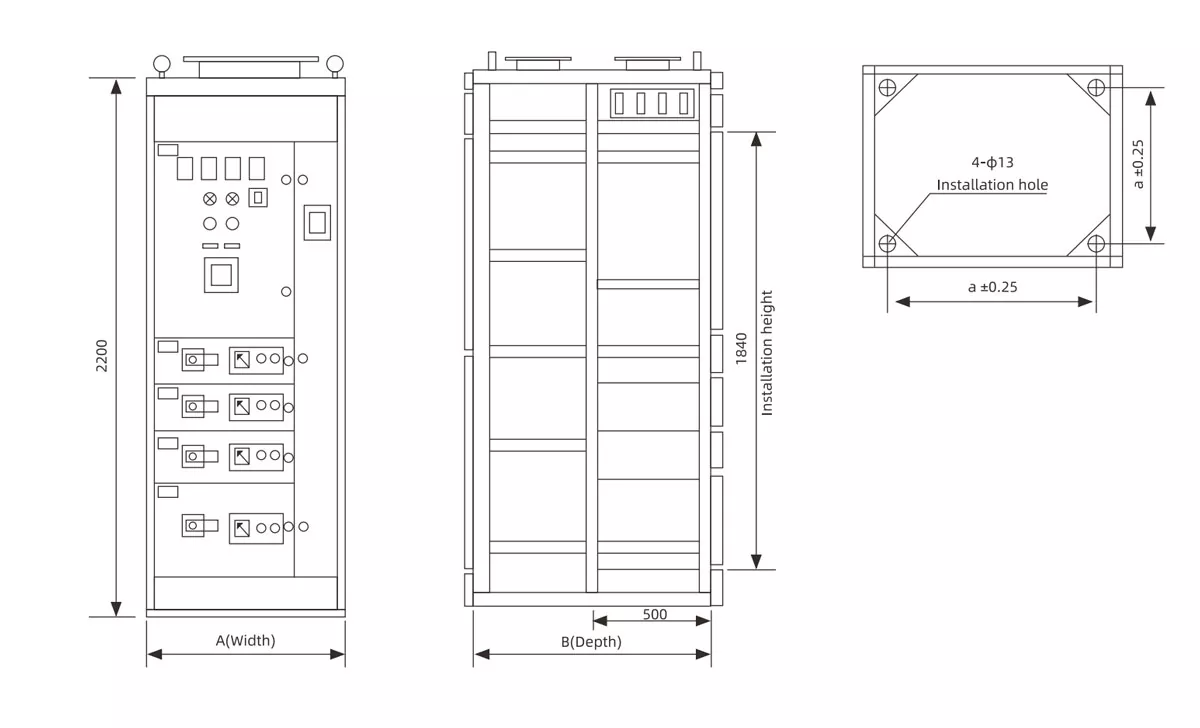

MODEL

Parametrii tehnici electrici de bază

Design structural și caracteristici cheie

1. Dulap asamblat cu șuruburi cu profil 8MF (fără sudură)

Dulapul este asamblat folosind profile și șuruburi formate la rece standard 8MF, creând un cadru fără sudură, cu rezistență mecanică ridicată, capabil să reziste deformărilor cauzate de forțele electromagnetice de scurtcircuit.

Panourile dulapului sunt realizate din oțel laminat la rece, tratate cu decapare, fosfatare și pulverizare electrostatică epoxidice pentru rezistență superioară la coroziune și îmbătrânire, asigurând durabilitatea fără ruginire sau decojire a vopselei în timpul utilizării pe termen lung în camerele de distribuție. Decupaje modulare sunt pre-rezervate pentru a facilita upgrade-urile și modificările viitoare.

2. Sertare de blocare de siguranță cu trei poziții

- Poziție de service: Sertarul introdus complet; ambele circuite de control principal și secundar sunt conectate, permițând funcționarea normală.

- Poziția de testare: Circuitul principal deconectat; circuit secundar alimentat pentru testare/punere în funcțiune fără a conduce sarcini în aval.

- Poziție deconectată: Sertarul complet retras; atat circuitele principale cat si secundare deconectate, asigurand siguranta pentru intretinere si inlocuirea componentelor.

Echipat cu un mecanism mecanic de blocare care previne retragerea forțată în timp ce sertarul este alimentat, eliminând pericolele de siguranță.

Avantajele de bază ale produsului

1. Cost mai mic pentru extinderea capacității și modernizare

Specificațiile standardizate ale unității de sertare permit adăugarea capacității de încărcare prin simpla instalare a modulelor de sertare suplimentare – fără a modifica cadrul principal al dulapului – rezultând costuri de modernizare mult mai mici decât cele pentru dulapurile GGD de tip fix.

2. Utilizare mai mare a spațiului

Cu dimensiuni exterioare identice, tabloul de joasă tensiune GCK găzduiește cu 60% mai multe circuite de ieșire decât dulapurile fixe, reducând amprenta necesară a încăperii de distribuție a energiei și economisind costurile de inginerie civilă.

3. Adaptabilitate puternică la mediu

Modelele standard se potrivesc mediilor interioare convenționale; Dulapuri anti-coroziune personalizate IP54 sunt disponibile pentru condiții dure, cum ar fi fabrici chimice, tuneluri subterane și zone de coastă cu expunere mare la ceață de sare.

4. Suporta upgrade-uri inteligente

Pot fi adăugate module pentru comunicații de la distanță și monitorizare online a consumului de energie pentru a permite încărcarea datelor și alarmele de eroare de la distanță, facilitând transformarea digitală pentru fabricile inteligente și clădirile inteligente.

Exemple de proiecte din lumea reală

Cazul 1: Uzina de produse chimice fine de coastă din Shandong

Datorită umidității ridicate și coroziunii severe prin ceață de sare, instalația a achiziționat 32 de unități de comutatoare de joasă tensiune GCK anticoroziune IP54 personalizate de la HUAJIDIAN. Dispunând de acoperiri anticorozive îngroșate și modele de sertare sigilate, unitățile au funcționat continuu timp de patru ani fără rugina sau degradarea izolației. Motoarele de pe liniile individuale de producție pot fi retrase pentru întreținere fără o întrerupere a energiei la nivelul întregii fabrici, reducând pierderile legate de timpul de nefuncționare cu 70% în comparație cu dulapurile fixe anterioare.

Cazul 2: Clădire de birouri comerciale cu 38 de etaje din Jiangsu

Sala de distribuție a energiei subterane este echipată cu 18 dulapuri standard IP30, care gestionează distribuția de energie pentru sistemele HVAC, ascensoare, iluminat și echipamente de siguranță la incendiu. Dispunerea sertarului de mare densitate economisește aproape 20 m² de spațiu de inginerie civilă în camera de distribuție a energiei; echipat cu un modul de monitorizare a consumului de energie, managementul proprietății poate vizualiza date de electricitate în timp real pentru a optimiza utilizarea de vârf/în afara vârfului și pentru a reduce costurile cu electricitatea.

FAQ

Î1: Pot fi utilizate aparatele de comutare de joasă tensiune GCK în fabrici chimice sau în zonele de coastă cu medii cu pulverizare de sare?

A1: Da. Sunt disponibile versiuni de înaltă protecție (IP40, IP54), cu dulapuri îngroșate acoperite cu epoxi, sertare sigilate și tratamente de suprafață rezistente la stropii de sare, făcându-le potrivite pentru ateliere chimice, tuneluri subterane și instalații de coastă; versiunea standard IP30 este potrivită numai pentru încăperile interioare uscate de distribuție a energiei fără gaze corozive.

Î2: Care sunt diferențele dintre aparatele de comutație retractabile GCK și aparatele de comutație fixe GGD în ceea ce privește extinderea capacității și numărul de circuite de ieșire?

A2: Există două diferențe cheie: în primul rând, sertarele GCK sunt standardizate; adăugarea de încărcături noi necesită pur și simplu instalarea unui sertar suplimentar fără modificarea cadrului dulapului, ceea ce duce la costuri de modificare mai mici de jumătate față de unitățile GGD. În al doilea rând, pentru dulapuri de aceeași dimensiune, numărul de circuite de ieșire este crescut cu 60%, reducând semnificativ investiția de inginerie civilă pentru camera de distribuție a energiei.
