Cabinet de distribuție electrică de joasă tensiune

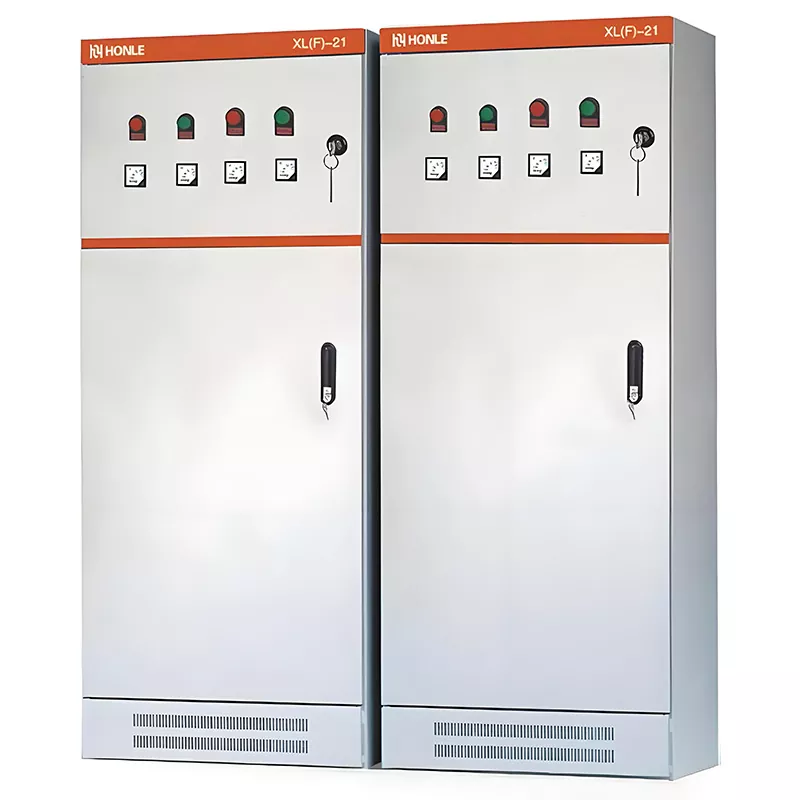

Dulapul de distribuție electrică de joasă tensiune XL(F)-21 personalizat HUAJIDIAN are o carcasă clasică de culoare gri-alb, cu o bandă de accent portocalie în partea de sus. Ușa dulapului este împărțită într-o secțiune superioară de operare și un compartiment inferior pentru echipament etanș, cu o ușă care poate fi încuiată care asigură siguranța în funcționare. O fanta de ventilație integrată în partea inferioară asigură atât disiparea căldurii, cât și protecție împotriva prafului.

Panoul frontal vine standard cu indicatoare de stare roșie/verde (funcționare/defecțiune), contoare de tensiune și curent și un comutator principal cu cheie de control, permițând monitorizarea în timp real a stării circuitului fără a deschide dulapul. Instalarea este flexibilă, acceptând amplasarea de sine stătătoare pe perete sau configurații modulare una lângă alta, ceea ce o face potrivită pentru proiecte de distribuție a energiei de mare capacitate, cu mai multe circuite.

În calitate de furnizor global de echipamente de distribuție a energiei, HUAJIDIAN operează propria fabrică, respectând cu strictețe atât standardele GB/T 7251.12-2013, cât și IEC 60439. Cu un istoric de implementare de succes a proiectelor, dulapurile sunt potrivite în mod fiabil pentru medii precum fabrici industriale cu praf, clădiri comerciale și infrastructură municipală, îndeplinind pe deplin cerințele de siguranță pentru aplicațiile electrice industriale și civile.

MODEL

Parametrii tehnici de bază

IMAGINI DETALIATE

Avantajele cheie ale produsului

1. Structură îmbunătățită a jaluzelelor rezistente la praf

Spre deosebire de dulapurile standard XL-21, modelul XL(F) dispune de etanșare optimizată la îmbinările dulapului și lambriuri de jos îmbunătățite. Acest design asigură ventilația în timp ce blochează praful și umezeala, reducând astfel riscul de scurtcircuite și îmbătrânirea componentelor, făcându-l ideal pentru atelierele cu praf din industrii precum turnarea, textilele și prelucrarea mecanică.

2. Sistem de protecție de siguranță multistrat

Protecție dublă (suprasarcină, scurtcircuit și scurgere la pământ) atât pentru întrerupătoarele principale, cât și pentru ramificație, cu lumini roșii indicatoare de defecțiune pentru alerte vizuale imediate privind anomaliile circuitului; împământarea independentă pentru ușa dulapului, cadru și barele colectoare din cupru, combinată cu un design separat de pământ neutru, elimină riscul ca carcasa dulapului să devină sub tensiune; Mecanismul de blocare dublă (cheie principală de control + blocare mecanică a ușii) asigură blocarea alimentării în timpul întreținerii, prevenind funcționarea accidentală în timpul funcționării.

3. Bare colectoare din cupru de înaltă puritate, eficiente din punct de vedere energetic și durabile

Configurație standardizată folosind bare rigide din cupru TMY Standard Standard (GB), oferind o conductivitate superioară și o capacitate mare de purtare a curentului, asigurând o generare minimă de căldură în timpul funcționării pe termen lung la sarcină maximă; perforațiile standardizate ale barelor colectoare și cablarea ramificată organizată reduc rezistența de contact, reducând astfel la minimum pierderile de energie și costurile cu electricitatea în timp.

4. Personalizare flexibilă și opțiuni de aprovizionare

Fabrica HUAJIDIAN acceptă două modele de aprovizionare: dulapuri complet asamblate preinstalate cu componente Standard Național sau vânzări de dulapuri goale însoțite de un set complet de materiale auxiliare (bare colectoare de cupru, încuietori uși, șine de montare); Dimensiunile cabinetului, gradele de protecție și circuitele interne pot fi personalizate în funcție de cerințe specifice.

Condiții de mediu aplicabile

1. Temperatura ambiantă: -5°C până la +40°C; temperatura medie pe 24 de ore care nu depășește 35°C;

2. Altitudine de instalare: ≤2000m; soluții de derating disponibile pentru aplicații la altitudine mare;

3. Umiditate ambientală: Umiditate relativă ≤90% (la 20°C, fără condens); ventilatoarele de dezumidificare pot fi instalate pentru medii de atelier umede;

4. Scenarii interzise: Nu pentru utilizare în aer liber; nepotrivit pentru medii cu gaze foarte corozive sau atmosfere inflamabile/explozive; pentru zonele cu pericol de explozie sunt necesare dulapuri speciale antiexplozive.

Studiu de caz de aplicație în lumea reală

Cazul 1: Atelier de filare a textilelor la scară largă (mediu industrial cu praf)

Un important producător intern de textile a achiziționat 16 unități de dulap de distribuție electrică de joasă tensiune HUAJIDIAN XL(F)-21 400A pentru a fi utilizat în liniile lor de producție de filare. Atelierul generează cantități semnificative de scame și praf de bumbac pe tot parcursul anului; Datorită jaluzelelor rezistente la praf IP30, echipamentul funcționează continuu timp de un an fără acumulare de praf sau defecțiuni de scurtcircuit, reducând frecvența de întreținere cu 60% în comparație cu unitățile standard XL-21. Mai multe dulapuri sunt conectate în paralel pentru a controla central 48 de mașini de filat, facilitând monitorizarea unificată și depanarea rapidă.

Studiu de caz 2: Clădire înaltă de birouri comerciale cu utilizare mixtă (scenariu de infrastructură civilă)

O clădire de birouri comerciale cu 22 de etaje este echipată cu opt dulapuri principale de distribuție a energiei electrice HUAJIDIAN 630A și douăzeci și patru de dulapuri de distribuție de sucursale. Mediul interior se potrivește cu gradul de protecție standard IP30, în timp ce instrumentele vizuale orientate spre față reduc sarcina de lucru pentru inspecțiile de rutină. Un design independent de împământare împiedică electricitatea statică să interfereze cu electronicele sensibile ale biroului, iar structura de pe podea, adiacentă peretelui, se potrivește perfect în puțurile înguste de ridicare electrice ale clădirii.

FAQ

Î1: Care este diferența cheie dintre dulapul rezistent la praf XL (F)-21 și dulapul de distribuție standard XL-21?

R: XL (F)-21 este modelul îmbunătățit rezistent la praf de la HUAJIDIAN; dispune de benzi de etanșare la cusăturile dulapului și jaluzele optimizate rezistente la praf la bază, oferind o rezistență superioară la praf - ideală pentru atelierele cu praf, cum ar fi instalațiile textile sau de turnare. Standardul XL-21 oferă doar protecție de bază IP30 fără protecție consolidată la praf, ceea ce îl face mai potrivit pentru medii curate, cum ar fi clădirile de birouri.

Î2: Care sunt capacitatea maximă de curent și numărul de circuite de ramificație pentru dulapul standard de distribuție electrică de joasă tensiune? Capacitatea poate fi extinsă?

R: Dulapul standard acceptă o putere nominală a comutatorului principal de până la 630A și poate găzdui 6 până la 12 circuite de ramificație, în funcție de lățimea cabinetului. Pentru cerințe de capacitate mai mare, mai multe dulapuri pot fi conectate în paralel fără a fi nevoie de modificări structurale suplimentare.

Î3: Este posibil să achiziționez doar dulapul gol și să instalez singur componentele? Ce accesorii sunt incluse?

R: HUAJIDIAN oferă pentru achiziționare separată dulapuri goale XL (F)-21, complete cu accesorii de instalare, cum ar fi bare colectoare de cupru TMY, încuietori antifurt, șine DIN și blocuri terminale. Dimensiunile standard sunt disponibile cu ușurință, iar dulapurile non-standard pot fi, de asemenea, personalizate în funcție de desenele dvs.
