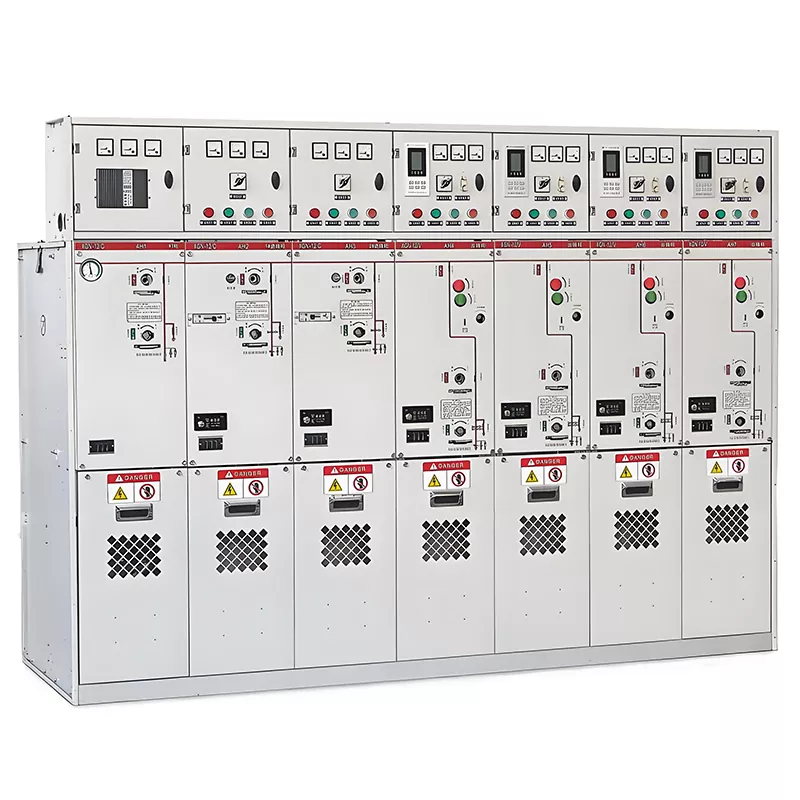

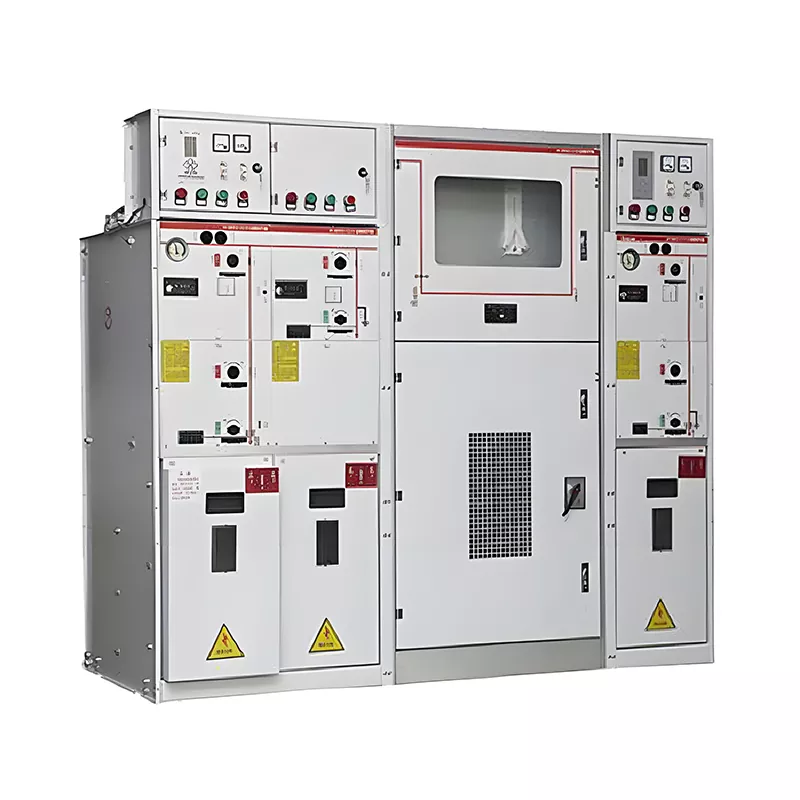

Unitate principală inel 33kV 4/5 căi

Unitatea principală de inel Huajidian 33kV 4/5 căi este un miez interior de înaltă tensiune dezvoltat și fabricat independent echipamente de distribuție a energiei electrice, potrivite pentru sistemele de alimentare AC trifazate de 12kV/50Hz. Este folosit în principal pentru putere recepție și distribuție, precum și controlul liniei, protecție, monitorizare și contorizare. În comparație cu tradițional unități principale inel, acest produs acceptă atât modurile de alimentare cu inel unic, cât și modurile de alimentare cu inel dublu și poate fi extins în mod flexibil la liniile de intrare/ieșire în 4 sau 5 căi, rezolvând punctele dureroase ale industriei echipamentelor tradiționale de distribuție a energiei cum ar fi funcționalitate limitată, extindere slabă și amprentă mare.

Echipamentul adoptă o structură metalică blindată complet închisă, cuplată cu o izolație standardizată compartimentată proiectat și echipat cu funcții cuprinzătoare de interblocare „cu cinci dovadă”, prevenind eficient accidentele de siguranță cauzate de operare greșită. Cu o performanță stabilă și o bună adaptabilitate la mediu, produsul este aplicabil pe scară largă la diverse proiecte de construcție și renovare de inginerie de distribuție a energiei electrice de medie tensiune, ceea ce îl face un înalt furnizor de echipamente profesionale de renume în industrie.

Caracteristici structurale de bază

Unitatea principală cu inel de 33 kV cu 4/5 căi utilizează plăci de oțel laminate la rece de înaltă calitate, îndoite precis de CNC și asamblate cu șuruburi, formând o structură metalică integrată complet închisă, care este stabilă și nu se deformează ușor. The Interiorul dulapului este împărțit științific în patru compartimente închise independente: compartimentul pentru instrumente, compartimentul întreruptorului, compartimentul barelor colectoare și compartimentul cablurilor. Fiecare compartiment este izolat de celelalte, limitând eficient răspândirea defecțiunilor locale, evitând interferența reciprocă între componente și în mod semnificativ îmbunătățirea siguranței în exploatare a echipamentelor.

Dulapul are un grad de protecție IP30, prevenind efectiv praful, umezeala și pătrunderea obiectelor străine. Ea este potrivit pentru condiții complexe de lucru interioare, asigurând funcționarea stabilă pe termen lung a preciziei interne componente.

1. Camera superioară a instrumentelor: găzduiește central componentele de bază, cum ar fi voltmetre, ampermetre, protecție integrată dispozitive, butoane întrerupătoare de circuit și întrerupătoare de stocare a energiei. Parametrii de funcționare a echipamentului sunt vizualizați în mod real timp, facilitând monitorizarea și ajustarea continuă a stării echipamentelor de către personal.

2. Camera întrerupătoarelor din mijloc: integrează întrerupătoarele de sarcină, întrerupătoarele cu vid, întrerupătoarele de împământare și operarea mecanisme. Echipat cu lumini indicatoare de întrerupător roșu și verde și interblocare mecanică profesională dispozitivelor, starea de funcționare este intuitivă, iar controlul mecanic este precis și fiabil.

3. Cameră inferioară pentru cabluri: Dispune de un orificiu de operare al comutatorului de împământare preinstalat, canal independent de eliberare a presiunii, si hota de ventilatie. Aspectul este standardizat și organizat, simplificând operarea zilnică, întreținerea și depanare.

În ceea ce privește siguranța, echipamentul utilizează în mod cuprinzător protecție dublă de interblocare mecanică și electrică implementarea a cinci funcții antifuncționare greșită: interzicerea deschiderii și închiderii întrerupătoarelor sub sarcină, interzicerea deschiderii și închiderii accidentale a întrerupătoarelor, interzicând conectarea firelor de împământare în timp ce sub tensiune, interzicând închiderea întreruptorului cu firul de împământare conectat și interzicând intrarea accidentală în compartimente sub tensiune, asigurând siguranța personalului și a echipamentelor în toate aspectele.

Avantajele funcționale de bază

1. Control precis al rețelei, sursă de alimentare stabilă

Poate controla cu precizie deschiderea și închiderea liniilor, completând în mod flexibil comutarea modurilor de alimentare, cum ar fi ca rețea inelă, segmentată și interconectată, optimizați arhitectura de funcționare a rețelei electrice și asigurați funcţionarea continuă şi stabilă a reţelei de distribuţie.

2. Protecție cuprinzătoare a erorilor, reducerea rapidă a daunelor

Are încorporat un dispozitiv de protecție integrat de înaltă performanță cu multiple funcții de protecție, cum ar fi supracurent, declanșare instantanee, secvență zero, subtensiune și supratensiune. La suprasarcină, scurtcircuit sau altele defecțiunile apar pe linie, poate deconecta rapid circuitul de defecțiune, poate preveni răspândirea defecțiunii și poate evita pene de curent pe scară largă și deteriorarea echipamentelor.

3. Protecție cu interblocare dublă, eliminând pericolele ascunse

Întrerupătorul de împământare, întrerupătorul de circuit și ușa dulapului sunt interblocate. Ușa dulapului nu poate fi deschisă în timp ce sub tensiune, iar întrerupătorul nu poate fi închis fără împământare fiabilă, eliminând pericolele de siguranță, cum ar fi munca in direct si intrarea accidentala in zone sub tensiune la sursa.

4. Monitorizare inteligentă în timp real, adaptare la rețelele inteligente

Integrând instrumente de înaltă precizie și unități inteligente de protecție, poate monitoriza și analiza statistic date de operare, cum ar fi tensiunea, curentul și puterea în timp real, susținând monitorizarea de la distanță și adaptându-se la nevoile de management inteligent ale rețelelor inteligente moderne.

5. Protecție activă de reducere a presiunii, rezistență puternică la defecțiuni

Fiecare compartiment independent este echipat cu un canal dedicat de reducere a presiunii. În cazul unei defecțiuni de arc în interior echipamentului, poate reduce automat și instantaneu presiunea, prevenind deformarea și deteriorarea dulapului și protejarea echipamentelor de distribuție a energiei de sprijin din jur.

Parametrii tehnici de bază

Avantajele de bază ale produsului

1. Standarde stricte de calitate, conformitate:

 Componentele de bază sunt selectate de la mărci binecunoscute din industrie, iar dulapul are o rezistență excelentă la coroziune și performanță de prevenire a ruginii. Toate echipamentele sunt supuse unor teste riguroase înainte de a părăsi fabrica, inclusiv testele de rezistență la tensiune, izolație și performanță de interblocare și posedă rapoarte complete de încercare de tip, în conformitate cu standardele naționale de înaltă tensiune electrică și de conectare la rețea electrică caietul de sarcini de acceptare.

2. Design modular, costuri reduse de operare și întreținere

Unitatea principală inelă cu 4/5 căi de 33 kV adoptă o structură de compartiment modulară detașabilă, independentă, asigurând că fiecare modulul funcțional nu interferează cu altele. Înlocuirea de rutină a componentelor și întreținerea echipamentului nu necesită demontare pe scară largă, scurtând semnificativ timpul de operare și întreținere, reducând forța de muncă și costurile de întreținere și îmbunătățirea eficienței de funcționare a echipamentelor.

3. Personalizare personalizată, adaptabilă la mai multe scenarii

Huajidian poate personaliza soluțiile în funcție de nevoile proiectului clientului, ajustând în mod flexibil numărul de intrare și circuite de ieșire și oferind întrerupătoare opționale/întrerupătoare de sarcină la scheme de protecție personalizate, îndeplinind nevoi diferențiate ale diverselor proiecte industriale și civile de distribuție a energiei.

Scenarii tipice de aplicare

1. Echipamente de distribuție a energiei electrice de bază pentru rețelele inelare ale rețelei electrice urbane, stații de comutare și substații; adaptabil la proiectele noi și vechi de construcție și renovare a rețelei electrice;

2. Camere de distribuție a energiei electrice de înaltă tensiune și sisteme de control al alimentării cu energie electrică a atelierelor în industrie și minerit întreprinderi și fabrici chimice;

3. Camere de distribuție a energiei electrice în complexe comerciale, comunități rezidențiale și clădiri de birouri;

4. Sprijinirea instalațiilor de comutare pentru stații de amplificare a energiei fotovoltaice și eoliene și substații tip cutie;

5. Sisteme de garantare a alimentării cu energie electrică pentru locații cheie, cum ar fi tranzitul feroviar, spitale, școli și centre de date.

Caz de aplicație de inginerie din lumea reală

Un proiect de generare a energiei fotovoltaice distribuite din nordul Chinei folosește unitatea principală cu inel în 4 căi Huajidian de 33 kV ca echipamente centrale de distribuție a energiei conectate la rețea pentru stația de amplificare. Echipamentul poate comuta în mod flexibil puterea moduri de alimentare și izolați rapid defecțiunile, adaptându-se perfect la caracteristicile intermitente și fluctuante ale generarea de energie fotovoltaică, stabilizarea calității energiei conectate la rețea și realizarea unei conexiuni sigure la rețea și distribuția eficientă a energiei noi a energiei. Proiectul funcționează stabil, îmbunătățind eficient noua energie locală capacitatea de absorbție și furnizarea de suport fiabil al echipamentelor pentru construirea unei rețele electrice ecologice.

FAQ

Î1: Care sunt sistemul de tensiune aplicabil și cerințele de mediu pentru unitatea principală cu inel cu 4 căi Huajidian 33kV?

R: Acest produs este proiectat special pentru sistemele de distribuție a energiei electrice trifazate de 12 kV AC 50 Hz, cu un IP30 grad de protecție, potrivit pentru medii interioare de distribuție a energiei uscate și curate. Este aplicabil mediului ambiant temperaturi de la -10℃ la +40℃ și altitudini ≤1000m și se pot adapta stabil la condițiile tipice de lucru, cum ar fi urban rețele electrice, parcuri industriale și încăperi comerciale de distribuție a energiei electrice.

Î2: Ce mecanisme de siguranță există în timpul funcționării echipamentului?

R: Echipamentul are mai multe sisteme de protecție de siguranță: în primul rând, este echipat cu un set complet de „five-proof” interblocări duble electromecanice pentru a elimina diferitele riscuri de funcționare greșită; în al doilea rând, are un independent proiectarea compartimentului pentru a preveni răspândirea defecțiunilor; în al treilea rând, are un canal independent de eliberare a presiunii de manevrat defecte de arc intern; în al patrulea rând, este echipat cu multiple funcții de protecție, cum ar fi suprasarcină și scurtcircuit protecție, care poate deconecta rapid circuitele defecte și poate asigura în mod cuprinzător siguranța personalului și echipamente.

Î3: Produsul acceptă personalizarea și extinderea viitoare?

A: Da. Produsul adoptă un design modular și extensibil, permițând comutarea flexibilă între 4/5 de intrare/ieșire scheme de linii și adaptarea la modurile de alimentare cu inel unic și cu inel dublu. Simultan, numărul de intrare și liniile de ieșire, tipurile de comutatoare și schemele de protecție personalizate pot fi adaptate cerințelor proiectului. Modularul structura permite extinderea viitoare a echipamentelor și upgrade-uri funcționale fără modificări la scară largă ale puterii sistem de distributie.
