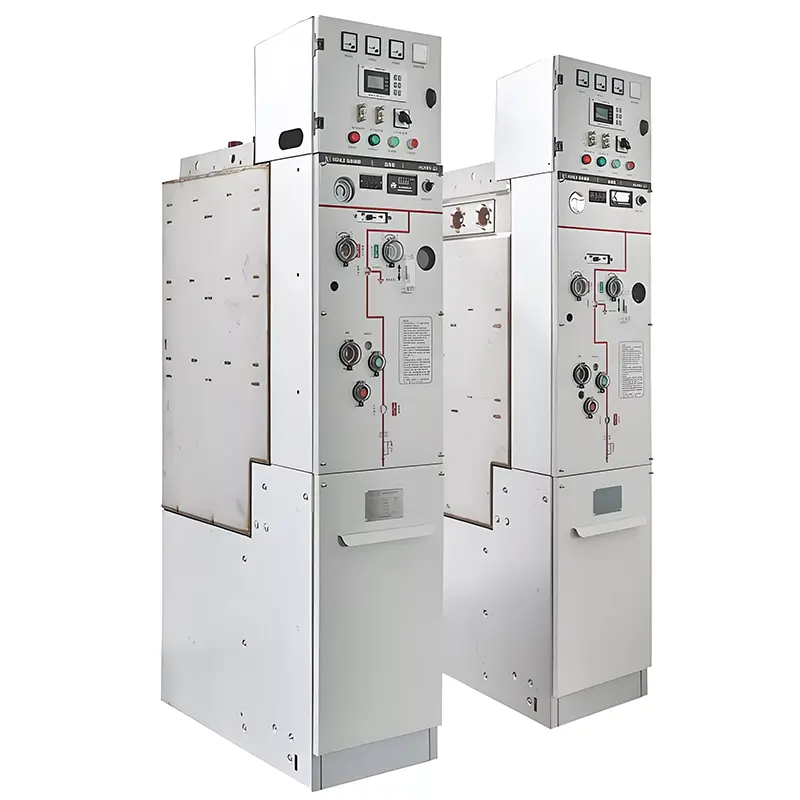

11kV SF6 GIS Aparatură izolată cu gaz

Aparatul de distribuție izolat cu gaz Huajidian SF6 GIS 11kV este un inel foarte inteligent, ecologic și durabil unitate principală special concepută pentru sistemele moderne de distribuție a energiei. În comparație cu izolarea tradițională cu SF6 comutatoare, acest produs folosește aer uscat și azot în loc de gazul cu efect de seră SF6, obținând zero SF6 emisiile, reducând în mod semnificativ emisiile de carbon de la funcționarea rețelei de energie electrică și demonstrând remarcabil verde și avantaje de economisire a energiei.

Echipamentul adoptă un aspect compact și un design modular standardizat, integrând achiziția senzorului, automată control și tehnologii inteligente de monitorizare. Combină recepția, distribuția, protecția și funcții de monitorizare, asigurând o funcționare stabilă și capacități puternice anti-interferențe. Toate produsele sunt supuse inspecție riguroasă a calității pe parcursul întregului proces din fabrică, garantând o calitate stabilă și de încredere. Soluțiile de produse standardizate și personalizate pot fi furnizate pentru diferite scenarii, acoperind cuprinzător puterea nevoile de distribuție în alimentarea cu energie rezidențială urbană, conexiune nouă la rețea de energie, întreprinderi industriale și miniere, noduri de transport, facilități medicale și supermarketuri.

Avantajele de bază ale produsului

1. Funcționare ecologică și ecologică, cu emisii reduse de carbon

Aparatul de distribuție izolat cu gaz SF6 GIS de 11 kV utilizează aer curat și azot ca medii de izolare și de stingere a arcului, eliminând complet poluarea cu gaze cu efect de seră cu SF6. Echipamentul are performanțe excelente de etanșare, cu un rata anuală de scurgere de numai 0,01 ppm și un conținut de umiditate internă de ≤150μL/L, îndeplinește condițiile interne și internaționale standarde de construcție a rețelei de energie ecologică și care să permită pe termen lung cu emisii scăzute de carbon, ecologice și stabile funcţionarea echipamentului de distribuţie a energiei electrice.

2. Împuternicire inteligentă, adaptabilă la rețelele inteligente

Echipat cu un sistem de detectare de înaltă precizie, control automat și achiziție de informații, poate monitoriza starea de funcționare a echipamentului și descărcarea parțială în timp real, permițând avertizarea timpurie a defecțiunilor și controlul de la distanță. Ea acceptă funcțiile de auto-vindecare ale automatizării rețelei, localizând și izolând rapid defecțiunile de linie, îmbunătățind eficient nivelul de inteligență și eficiența de operare și întreținere a rețelei de distribuție.

3. Structură compactă, funcționare durabilă

Adoptând un design modular integrat, echipamentul ocupă o suprafață mică și suportă atât extinderea superioară, cât și laterală metode de instalare pentru a se adapta la diferite spații de instalare. Echipamentul are o structură robustă, cu un 8 grade capacitatea de fortificare seismică și este extrem de durabilă. Întrerupătorul are o durată de viață mecanică de până la 10.000 cicluri, întrerupătorul și întrerupătorul de împământare au o durată de viață de 3.000 de cicluri, iar rezistența pe faza circuitului principal este ≤120μΩ, asigurând o funcționare stabilă și fără defecte pe termen lung.

4. Adaptabilitate puternică, gamă largă de aplicații

Poate funcționa stabil în medii cu temperaturi extreme de la -40℃ la +50℃, este potrivit pentru zone la altitudini de 4000 de metri și mai jos și poate rezista la umiditate ridicată și condiții meteorologice dure. Camera de aer are IP67 grad de protecție, iar exteriorul dulapului are un grad de protecție IP4X, prevenind efectiv praful, apa și pătrunderea obiectelor străine, satisfacând astfel nevoile condițiilor complexe de funcționare interioare și exterioare.

Specificațiile produsului și parametrii tehnici de bază

1. Condiții de bază de funcționare

- Tensiune nominală: 12kV

- Frecventa nominala: 50 Hz AC trifazic

- Tip de sistem: sistem secționat cu o singură bară/Singe bară

- Temperatura ambiantă: -40℃~+50℃

- Umiditate relativă: medie zilnică <95%, medie lunară <90%

- Altitudine aplicabilă: ≤4000 metri

- Rezistență seismică: 8 grade

2. Parametrii tehnici de bază

- Curent nominal: 630A

- Metoda de stingere a arcului: întrerupător de vid

- Mediu de izolare: Aer curat/Azot

- Curent nominal de rupere în scurtcircuit: 20kA

- Curent de rezistență nominal de scurtă durată 3s: circuit principal 20 kA, circuit de împământare 17/4 kA

- 1 minut Tensiune de rezistență la frecvența de alimentare: fază-la-fază/sol 42kV, întrerupere 48kV

- Tensiune de rezistență la impuls fulger: fază la fază/sol 75kV, întreruperea 85kV

- Descărcare parțială: ≤20pC

- Capacitate de rezistență la arc intern: 20kA/0,5s

- Rata anuală de scurgere a gazului: 0,01 ppm

- Funcționare la presiune zero: acceptă funcționarea normală sub presiune manometrică zero

3. Dimensiuni echipament (unitate: mm)

- Dulap superior întrerupător cu expansiune/cabinet cablu: 420×850×1950

- Dulap PT extensibil superior: 600×850×1950

- Dulap întrerupător cu expansiune laterală/ dulap cablu: 420×850×2000

- Dulap PT cu extensie laterală: 600×850×1950

Principalele scenarii de aplicare

Aparatul de distribuție izolat cu gaz Huajidian 11kV SF6 GIS este utilizat în principal pentru recepția și distribuția energiei în industria și rețele civile de inele de cabluri și proiecte de terminale de rețele de distribuție. Aplicabil pe scară largă la puterea rezidențială urbană distribuție, substații mici, stații de comutație, cutii de ramificație de cablu, substații tip cutie, industriale și miniere întreprinderi, centre comerciale, aeroporturi, metrouri, parcuri eoliene, spitale, stadioane, căi ferate, tuneluri și altele scenarii, acoperind diverse scenarii de distribuție a energiei de medie tensiune, cum ar fi clădiri civile, industriale producție și generarea de energie nouă.

Caz de aplicație de inginerie din lumea reală

Un parc industrial logistic din Chongqing a suferit din cauza echipamentelor învechite și a fiabilității insuficiente a sursei de energie. The proiectul a înlocuit echipamentul vechi cu un aparat de comutare GIS inteligent Huajidian. Folosind designul său modular și rapid instalare, proiectul a finalizat înlocuirea echipamentelor și punerea în funcțiune a conexiunii la rețea într-un timp scurt, realizându-se monitorizarea inteligentă a rețelei electrice a parcului. Capacitatea de rezistență la scurtcircuit de 20 kA a produsului și internă Performanța protecției arcului rezistă eficient la impactul fluctuațiilor de sarcină industrială, oferind o putere stabilă aprovizionare pentru operațiunile de producție și logistică ale parcului.

FAQ

Î1: În comparație cu echipamentele tradiționale SF6, care sunt avantajele de mediu ale acestui aparat de comutare GIS?

Echipamentele GIS tradiționale se bazează pe gaz SF6, care are un puternic efect de seră, iar scurgerile pot provoca grave daune mediului. Acest dispozitiv Huajidian folosește aer pur și azot ca medii izolatoare ecologice, eliminând complet riscul de poluare cu SF6. Între timp, echipamentul se mândrește cu performanțe excelente de etanșare, cu o rată anuală de scurgere de până la 0,01 ppm, evidențiind atributele sale ecologice și cu emisii scăzute de carbon, făcându-l un curent principal upgrade-ul produsului pentru rețelele inteligente verzi moderne.

Î2: Poate echipamentul să funcționeze normal în medii extreme, cum ar fi altitudine mare și temperatură scăzută?

Poate funcționa stabil. Produsul este conceput special pentru condiții grele de lucru, cu o funcționare interval de temperatură de la -40℃ la +50℃, potrivit pentru altitudini de 4000 de metri și mai jos, și are un seism de 8 grade capacitate de rezistență, capabilă să reziste în medii dure, cum ar fi temperaturi scăzute, presiune scăzută și umiditate ridicată. De asemenea, acceptă funcționarea cu presiune zero, permițând funcționarea normală chiar și cu fluctuații ușoare ale presiunii aerului, demonstrând o stabilitate operațională extrem de ridicată.

Î3: Produsul acceptă soluții personalizate și servicii tehnice post-vânzare?

Huajidian oferă soluții personalizate pentru toate scenariile și servicii tehnice unice. Pe baza utilizatorului spațiul de instalare, condițiile de operare și configurația rețelei, putem personaliza metodele de extindere a echipamentelor, configurații ale parametrilor și funcții inteligente de monitorizare. De asemenea, oferim un serviciu complet de proces, inclusiv proiectarea soluției pre-vânzare, îndrumări de instalare în vânzare și operare și întreținere post-vânzare. Poti consulta ne contactați în orice moment pentru a obține oferte, desene și servicii de optimizare a soluțiilor.

Garanție de service

Huajidian își valorifică sistemul de producție standardizat și sistemul complet de servicii tehnice pentru a oferi aparate de comutare izolate cu gaz SF6 GIS de înaltă calitate de 11 kV și servicii conexe pentru utilizatorii din întreaga lume. Sustinem produsul personalizare, coordonare tehnică, furnizare de desene și îndrumare la fața locului. Pentru oferte de produse, parametru potrivire, consultări de cazuri etc., vă rugăm să ne contactați oricând prin intermediul site-ului nostru web sau al liniei de asistență telefonică.

Principalii parametri tehnici ai RMU izolate cu gaz de mediu

Parametrul tehnic principal al întreruptorului

Principalii parametri tehnici ai circuitului principal (deconectator) ai comutatorului combinat de împământare pe partea barei colectoare

Principalii parametri tehnici ai circuitului de împământare (întrerupător de împământare) ai întrerupătorului de împământare combinat pe partea barei colectoare

Principalii parametri tehnici ai mecanismului de operare a stocării energiei cu arc
