22kV SF6 GIS RMU Ring Unitate principală de comutare

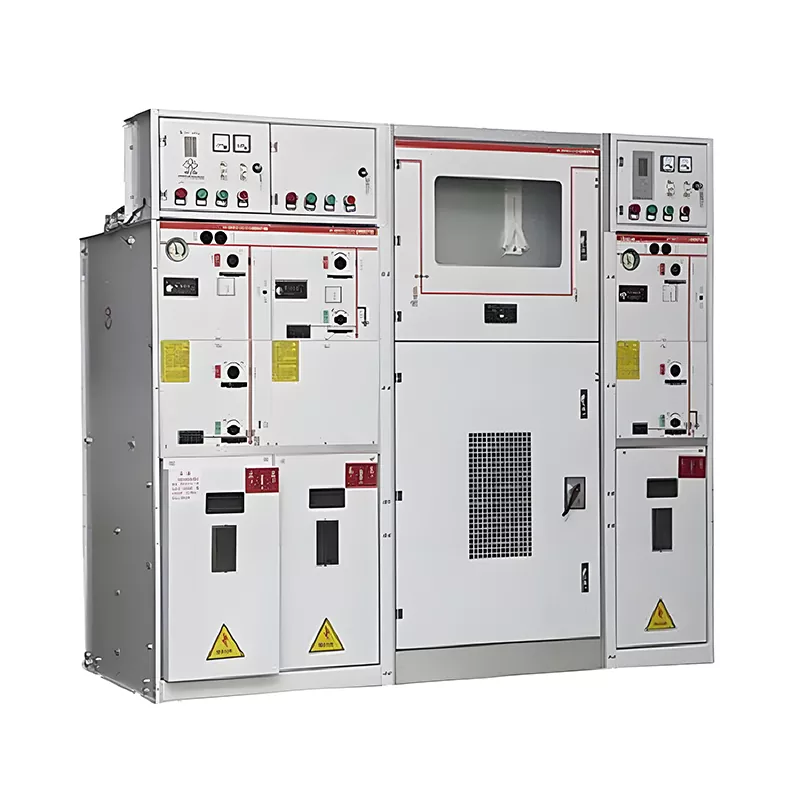

This 22kV SF6 GIS RMU Ring Main Unit Switchgear is a core intelligent device developed by Huajidian for medium-voltage sisteme de distribuție a energiei electrice. Breaking away from the structural limitations of traditional equipment, the product adopts a compact modular design, highly integrating core functional units such as circuit breakers, disconnect switches, grounding switches, and instrument transformers. The cabinet structure is streamlined and compact, suitable for confined installation scenarios such as urban substations and prefabricated substations.

The equipment's control panel features a user-friendly layout, equipped with intelligent monitoring instruments and a visual observation window for real-time monitoring of equipment operation. As a reliable supplier, Huajidian supports customized solutions based on users' actual power distribution needs, comprehensively covering power distribution requirements in various scenarios such as civil buildings, industrial parks, and key infrastructure projects.

Avantajele de bază ale produsului

1. Fully Protected Insulation Design, Zero Safety Hazards During Operation

Echipamentul utilizează gaz SF6 sau gaz ecologic pentru izolarea interioară, iar piesele sub tensiune au un structură etanșă, izolându-le complet de umiditatea externă, praf, resturi și animale mici, eliminând risc de scurtcircuite și scurgeri la sursă. De asemenea, respectă cu strictețe specificațiile de proiectare „five-proof”. pentru sistemele de alimentare, echipate cu mecanisme de acționare cu interblocare și protecție mecanică dublă de interblocare pentru ușile dulapurilor, prevenind eficient problemele de funcționare greșită, cum ar fi deschiderea și închiderea întrerupătoarelor sub sarcină sau pătrunderea accidentală în compartimente sub tensiune, asigurând în mod cuprinzător siguranța personalului de întreținere.

2. Corrosion-resistant and durable, adaptable to complex working conditions

The 22kV SF6 GIS RMU Ring Main Unit Switchgear cabinet is made of high-quality cold-rolled steel plate or aluminum-zinc coated steel plate, treated with a fine anti-corrosion spraying process. It boasts high mechanical strength, wear resistance, and corrosion resistance, enabling long-term stable operation in complex indoor and outdoor environments such as high temperature, high humidity, and dust. The annual gas leakage rate of the gas-filled switchgear is ≤0.1%, ensuring strong equipment operational stability and significantly reducing subsequent maintenance costs.

3. Modular and flexible combination, simple and convenient operation

Produsul adoptă un design de modul funcțional standardizat, permițând o combinație gratuită de intrare și ieșire unități de linie, unități PT și unități de transformare în funcție de nevoile de distribuție a energiei la fața locului, satisfacând cele personalizate cerinţele de configurare ale diferitelor proiecte. Panoul este compartimentat stiintific, cu standardizat arrangement of buttons, knobs, and instruments. Vine standard cu instrucțiuni clare privind procedura de operare, diagrame de simulare a cablurilor electrice principale și semne de avertizare de înaltă tensiune, reducând costurile de învățare ale operatorului și risc de activare accidentală, realizând o operare standardizată și simplă.

4. Intelligent monitoring, low maintenance costs

Built-in intelligent monitoring instruments can sense the internal air pressure, temperature, and operating status of the equipment in real time, promptly reporting faults and anomalies, achieving intelligent early warning and remote monitorizare. The fully sealed, integrated structure eliminates the need for frequent maintenance and parts replacement, significantly reducing maintenance workload and achieving highly efficient and low-consumption operation.

Parametrii tehnici de bază

Huajidian 22kV SF6 GIS RMU Ring Main Unit Switchgear has undergone multiple stringent industry tests, ensuring compliant and stable parameters that meet domestic and international standards for medium-voltage power distribution equipment:

- Rated Voltage: 12kV/24kV

- Rated Current: 630A/1250A

- Frecventa nominala: 50 Hz

- Power Frequency Withstand Voltage: 42kV/65kV

- Lightning Impulse Withstand Voltage: 75kV/125kV

- Grad de protecție: Camera de gaz IP67/Dulap IP4X

- Annual Gas Leakage Rate: ≤0.1% (Gas-Filled Cabinet)

Principalele scenarii de aplicare

With its compact structure, high safety, and high stability, this equipment is widely used in various mainstream medium-voltage power distribution scenarios:

1. Urban Support: Urban residential areas, commercial complexes, office building power distribution rooms

2. Distribuție industrială a energiei electrice: Parcuri industriale, fabrici de producție, rețele de distribuție a energiei electrice de medie tensiune

3. Rețea de energie urbană: îmbunătățiri ale rețelei de distribuție a energiei urbane și noduri de alimentare a rețelei inelare

4. Proiecte cheie de infrastructură: sisteme de alimentare cu energie pentru instalații critice, cum ar fi aeroporturi, căi ferate și spitale

Engineering Application Case

1. Inner Mongolia Banner/County Urban Power Grid Renovation Project

Unitatea principală inelă tradițională (RMU) din vechile zone rezidențiale din Ejin Horo Banner, Mongolia Interioară, avea un nivel slab rezistență la umiditate și apă, făcându-l predispus la pătrunderea apei și la scurtcircuite în timpul sezonului ploios, frecvent affecting residents' normal power supply. Acest proiect a adoptat unitățile principale de inel Huajidian 22kV SF6 GIS RMU RMU loturi. Bazându-se pe protecție IP67 complet etanșă și rezistență excelentă la coroziune, rezistă eficient la apă acumularea si eroziunea din mediile umede in timpul sezonului ploios, rezolvand complet problema usorului failure of old equipment. După ce echipamentul a fost pus în funcțiune, rata de întrerupere a sursei de alimentare în zonă a scăzut cu 95%, realizând o alimentare neîntreruptă și stabilă a locuitorilor cu energie electrică și finalizarea cu succes a modernizarea și renovarea siguranței rețelei de distribuție.

FAQ

Q1: What is the service life and maintenance cycle of the 22kV SF6 GIS RMU ring main unit switchgear?

A: This Huajidian RMU ring main unit adopts a fully sealed corrosion-resistant structure and high-quality core components, with a designed service life of up to 30 years. Thanks to its ultra-low annual air leakage rate of ≤0.1% and fully enclosed dustproof and moisture-proof design, the equipment requires minimal maintenance. Rutină inspections only require checking air pressure and operating status every six months, and comprehensive professional maintenance is needed every 3-5 years, significantly reducing long-term maintenance costs.

Î2: Poate echipamentul să reziste la condiții dure exterioare, cum ar fi temperaturi ridicate și umiditate ridicată?

A: Da. The equipment cabinet uses aluminum-zinc coated steel plates with a high-standard anti-corrosion spraying process, providing excellent weather resistance and corrosion resistance. Internal electrical components are fully sealed and protected, effectively resisting interference from harsh environments such as high temperature, high humidity, dust, and salt spray. It can operate stably in the range of -40℃ to +85℃, adapting to complex working environments in various regions of China.

Q3: Does the product support personalized customization and on-site installation guidance services?

A: Da. As a professional manufacturer and supplier, Huajidian can provide comprehensive personalized customization of the equipment's inlet and outlet units, intelligent monitoring functions, protection parameters, and appearance markings according to project needs. We provide a one-stop service covering the entire lifecycle of a project, including solution design, on-site installation, commissioning, operation and maintenance, and after-sales support. Our professional technical team solves all kinds of on-site problems throughout the project.

Garanția mărcii Huajidian

Huajidian adheres to the quality philosophy of "zero-defect delivery and full-cycle service." All 22kV SF6 GIS RMUR ring main unit switchgear undergoes rigorous testing, including power frequency withstand voltage, partial discharge, and temperature rise, before leaving the factory to ensure that the products meet industry standards and project usage cerințe. Relying on a standardized production system and a comprehensive after-sales system, we provide customers with professional, efficient, and reliable integrated power distribution equipment solutions, from solution design, equipment production, installation and commissioning to post-maintenance.
