11kV 13,8kV Unitate principală cu inel cu 3 căi

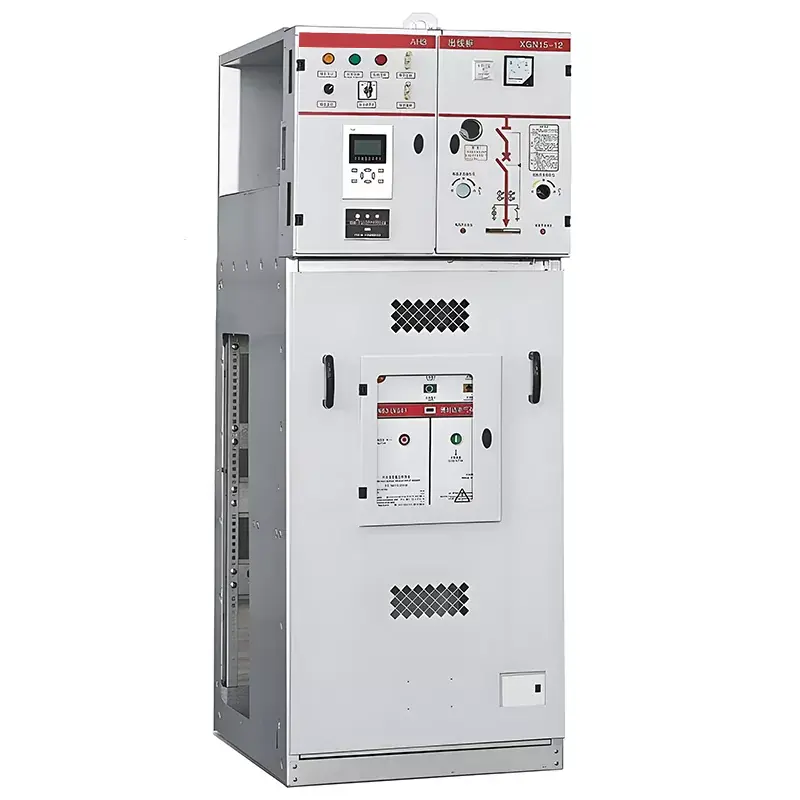

Unitatea principală cu inel în 3 căi Huajidian 11kV 13.8kV este o unitate principală inelă izolată cu gaz SF6, optimizată pentru modernizare sisteme de distribuție a energiei de medie tensiune. În comparație cu produsele tradiționale, acest produs optimizează per total structura și dimensiunile, rezolvând probleme precum dimensiuni mari, instalare incomodă și mediu nefavorabil adaptabilitatea dulapurilor tradiționale. Procesul de producție utilizează sudarea automată a brațului robotizat și de înaltă precizie echipament de detectare a scurgerilor, realizând un control precis pe parcursul întregului proces, de la prelucrarea materiilor prime până la livrarea produsului finit, asigurând stabilitatea și durata de viață a echipamentului.

În calitate de furnizor de încredere de echipamente de distribuție a energiei, această unitate principală inelă SF6 de 10 kV vine standard cu SF6 întrerupătoare cu carcasă metalică și întrerupătoare cu cablu izolate cu gaz, care suportă atât instalații interioare cât și exterioare și funcționare stabilă în condiții dure. Produsul acoperă toate scenariile, inclusiv distribuția de energie rezidențială, alimentare comercială cu energie, producție industrială și conexiune nouă la rețea de energie și, de asemenea, acceptă non-standard personalizare, personalizare exclusivă a soluțiilor de distribuție a energiei unității principale inelare, în funcție de condițiile locației clientului și cerințe tehnice.

Avantajele și caracteristicile principale:

1. Materiale de înaltă calitate, structură robustă și durabilă

Corpul dulapului este realizat din tablă de oțel galvanizat de 2 mm grosime, formată prin multiple procese de îndoire de precizie. The Structura generală este simplă și robustă, cu un aspect rafinat. Are coroziune și rugină excelente rezistență și performanță de protecție mecanică, rezistând eficient la eroziunea mediului extern și mecanic impact, asigurând o funcționare stabilă pe termen lung și prelungind semnificativ durata de viață a echipamentului.

2. Aspect modular independent pentru operare și întreținere convenabilă

Unitățile principale cu inel cu 3 căi de 11 kV și 13,8 kV prezintă unități funcționale separate independent, cu o imagine clară și organizată. aspect. Designul modular evită interferența reciprocă între module. Inspecții zilnice, reparații defecțiuni și piese înlocuirile sunt simple, îmbunătățesc eficient operarea și eficiența întreținerii și reducând utilizatorii mai târziu costurile de operare si intretinere.

3. Configurație flexibilă și moduri de operare diverse

Comutatorul principal acceptă opțiuni de configurare dublă, alegând fie un comutator de sarcină ABB SFL12 SF6, fie un Huajidian comutator de sarcină auto-dezvoltat FLN3612D SF6. În funcție de cerințele proiectului, întrerupătoarele SF6 seria ABB HAD/US sau Pot fi adăugate și întrerupătoarele cu vid VD4S. Este compatibil atât cu modurile de operare manuală, cât și cu cele electrice, adaptarea la diverse condiții de șantier și nevoi de construcție de distribuție inteligentă a energiei.

4. Adaptabilitate ridicată, potrivit pentru mai multe scenarii

Proiectat atât pentru utilizare în interior, cât și în exterior, poate funcționa stabil în medii complexe, cum ar fi temperaturi ridicate și umiditate. Echipamentul are un grad de protecție IP3X, prevenind efectiv pătrunderea prafului și a obiectelor străine și asigurarea fiabilității pe termen lung în medii exterioare și industriale.

Parametri tehnici detaliați

Mediu de utilizare și dimensiuni

1. Condiții de mediu aplicabile

Pentru a asigura o funcționare stabilă pe termen lung, cerințele de mediu aplicabile sunt următoarele: Temperatura ambiantă: -25℃~+40℃; Altitudine: ≤1000m; Umiditate relativă medie zilnică ≤95%, umiditate relativă medie lunară ≤90%. The Locul de operare trebuie să fie lipsit de materiale inflamabile și explozive, substanțe chimice corozive și frecvent severe vibrații și impacturi puternice, făcându-l potrivit pentru majoritatea scenariilor de distribuție a energiei urbane și industriale.

2. Dimensiuni totale

Principalele scenarii de aplicare

Unitatea principală de inel cu 3 căi de 11 kV 13,8 kV este utilizată pe scară largă în domeniile civile, industriale, de infrastructură și energie noi, care acoperă comunități rezidențiale, centre comerciale, alimentare cu energie pentru iluminatul stradal urban, distribuția energiei din fabrică, și alimentarea cu energie a liniei de producție automată. Este, de asemenea, potrivit pentru proiecte cheie de infrastructură, cum ar fi căile ferate, tuneluri, aeroporturi și spitale, precum și parcuri eoliene și proiecte conectate la rețea de centrale fotovoltaice, furnizarea de distribuție sigură și stabilă a energiei de medie tensiune pentru diferite scenarii.

Cazuri reale de aplicare

Într-un proiect de centrală fotovoltaică distribuită din China de Est, Huajidian a personalizat un inel cu trei circuite de 13,8 kV unitate principală pentru conectarea la rețea a centralei electrice și controlul distribuției. Produsul se adaptează la ieșirea intermitentă caracteristicile producției de energie fotovoltaică, realizând o izolare sigură și o conexiune stabilă la rețea echipamente de generare, asigurând integrarea eficientă a energiei noi în rețeaua principală. Echipamentul are funcționat fără defecțiuni până în prezent, respectând pe deplin standardele stricte de alimentare cu energie electrică pentru rețeaua de energie nouă conexiune.

FAQ

Î1: Care sunt diferențele dintre versiunea comutatorului de sarcină SF6 și versiunea întrerupător de circuit în vid a inelului unitatea principală și, respectiv, pentru ce scenarii sunt potrivite?

R: Întreruptoarele de sarcină SF6 oferă costuri mai mici de configurare și performanță stabilă, potrivite pentru scenarii comune, cum ar fi comunități rezidențiale, iluminat comercial și distribuție generală a energiei industriale, îndeplinind sarcini zilnice frecvente nevoile de întrerupere. Întreruptoarele cu vid VD4S, atunci când sunt configurate cu întrerupătoarele ABB SF6, au mai puternice capacitatea de rupere (până la 50 kA) și rezistență excelentă la defecțiuni, făcându-le mai potrivite pentru putere de înaltă fiabilitate scenarii de aprovizionare, cum ar fi spitale, centre de date, noi centrale energetice și parcuri industriale cu sarcină mare.

Î2: Această unitate principală de inel cu trei căi de 11 kV și 13,8 kV acceptă personalizarea la fața locului și ajustarea parametrilor?

A: Da. Fiind o fabrică profesională de unități principale de inel, Huajidian oferă personalizare personalizată completă servicii. Curentul nominal, configurația protecției, metoda de operare, dimensiunea dulapului și accesoriile pot fi ajustate în funcție de nivelul tensiunii la fața locului, dimensiunea sarcinii și mediul de instalare. Soluții tehnice exclusive, CAD Sunt disponibile, de asemenea, desene de construcție și cotații precise.

Î3: Care este durata de viață a echipamentului și ciclul zilnic de întreținere?

R: Produsul are o durată de viață mecanică de 2000 de cicluri și o viață de rupere la capacitate maximă de 100 de cicluri pentru sarcină întrerupător. În condiții standard de funcționare, durata de viață de proiectare depășește 15 ani. Întreținere de rutină Recomandări: Efectuați inspecția vizuală și îndepărtarea prafului la fiecare 3 luni; efectuați teste de performanță cuprinzătoare la fiecare 12 luni, inclusiv funcțiile de etanșeitate, rezistență a circuitului și protecție. Structura modulară reduce semnificativ dificultatea de întreținere și extinde eficient ciclul de funcționare stabil al echipamentului.

Servicii post-vânzare și personalizate

Huajidian oferă un serviciu unic cu ciclu complet pentru întreaga sa serie de unități principale cu inel în trei direcții de 11 kV și 13,8 kV. A o echipă profesionistă de servicii pentru clienți este disponibilă 24/7 pentru a răspunde întrebărilor tehnice și depanării în mod real timp. Putem furniza oferte precise, desene de instalare CAD, soluții tehnice complete și la fața locului servicii de orientare bazate pe cerințele proiectului. Bazându-se pe inovația tehnologică continuă și pe îmbunătățiri de calitate, putem personaliza soluții exclusive de distribuție a energiei de medie tensiune pentru clienți globali, adaptându-ne la diverse nevoile de energie ale mai multor industrii și scenarii.
