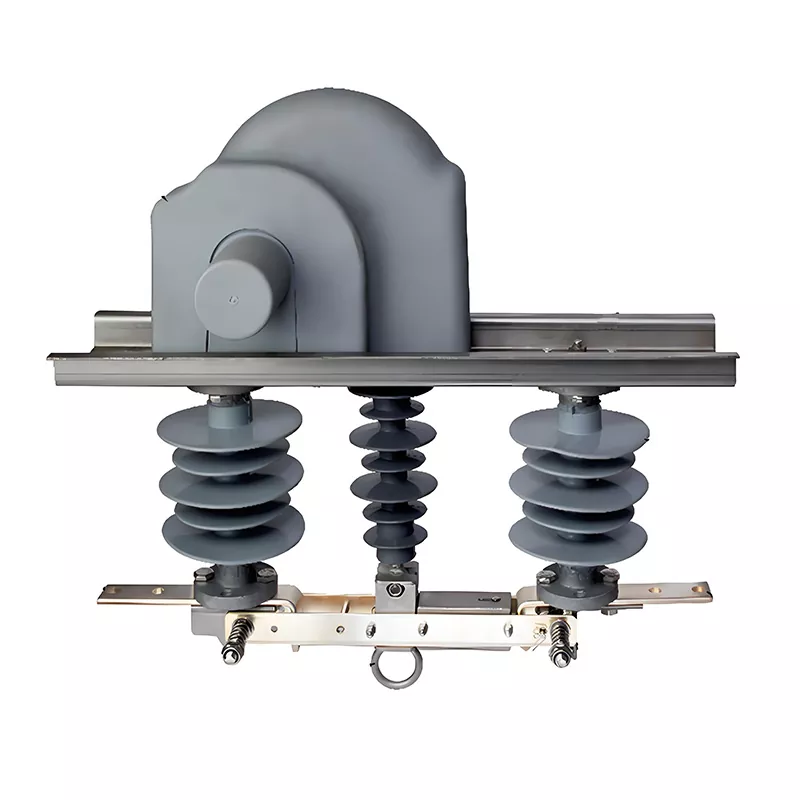

Comutator de izolare de înaltă tensiune

Întrerupătorul de izolare de înaltă tensiune de la HUAJIDIAN este un dispozitiv de izolare fără sarcină, fără capacități de stingere a arcului. Funcția sa principală este de a crea un spațiu de aer clar și vizibil după deschiderea întreruptorului, izolând fizic sursa de alimentare de partea de sarcină pentru a asigura siguranța personalului de întreținere.

Fiind un dispozitiv inteligent de izolare pentru modernizarea automatizării distribuției, acesta poate funcționa independent sau se poate combina cu întrerupătoarele în vid standard montate pe stâlpi pentru a forma o unitate integrată „întrerupător + întrerupător de izolare”. Cu o expertiză profundă în sectorul echipamentelor electrice pentru exterior de medie tensiune din China, oferim atât produse standardizate, cât și soluții personalizate care respectă standardele tehnice internaționale privind tensiunea, izolația și automatizarea.

Componente structurale de bază

1. Mecanism de operare electric gri montat în partea superioară / Controler inteligent

Dispune de un motor încorporat, angrenaje de transmisie și modul de control. Acceptă operarea manuală locală, deschiderea/închiderea electrică și controlul expedierii de la distanță, permițând integrarea directă în sistemele de automatizare a distribuției. De asemenea, acceptă module opționale pentru semnalizarea poziției de la distanță și indicarea liniei live, îndeplinind cerințele rețelei inteligente pentru „Patru telecomenzi” (semnalizare la distanță, măsurare de la distanță, telecomandă și reglare de la distanță).

2.

2. Bucșe izolatoare

Fazele din stânga și din dreapta utilizează izolatori cu șofer mare pentru a susține circuitul conductiv, în timp ce faza centrală are o structură compactă, de mici dimensiuni, care servește drept suport izolator pentru întrerupătorul de împământare și mecanismul de transmisie, facilitând instalarea compactă pe stâlpii de utilități.

3. Contacte conductoare și terminale

Fabricat din aliaj de înaltă conductivitate și tratat pentru rezistență la coroziune și oxidare, asigurând continuitate stabilă a circuitului în medii dure exterioare.

4. Inel de ridicare centrală și structură de blocare cu arc

Permite interblocarea mecanică între operarea manuală și întrerupătorul de împământare; blocheaza pozitiile deschis/inchis pentru a elimina riscul de functionare accidentala.

Avantaje funcționale cheie

1. Izolare vizuală fizică care asigură siguranța întreținerii

La oprire, întrerupătorul de izolare de înaltă tensiune creează un spațiu de aer distinct, separând complet sursa de alimentare de sarcină, în conformitate cu standardele globale de siguranță pentru întreținerea rețelei.

2. Trei moduri de control adaptate la diferite scenarii O&M

Sunt disponibile opțiuni de control manual, electric și de la distanță; operarea centralizată de la distanță înlocuiește urcarea pe stâlpi la fața locului, reducând semnificativ riscurile de siguranță asociate cu operațiunile sub tensiune.

3. Compatibilitate cu sistemele de automatizare a distribuției

Transmiterea în timp real a semnalelor de stare deschis/închis către stația principală de automatizare, îndeplinind cerințele de semnalizare la distanță pentru upgrade-uri cu auto-vindecare a rețelei inteligente.

4. Module funcționale extensibile

Accesoriile opționale includ indicatoare de linie activă, monitorizarea defecțiunilor și interblocări anti-operare greșită, care răspund nevoilor diverse de construcție a rețelei inteligente în diferite regiuni.

5. Design compact montat pe stâlp

O structură de magazie de dimensiuni reduse pe faza centrală minimizează volumul total al echipamentului, permițând instalarea pe stâlpii de utilitate existenți fără a necesita suporturi de montare suplimentare.

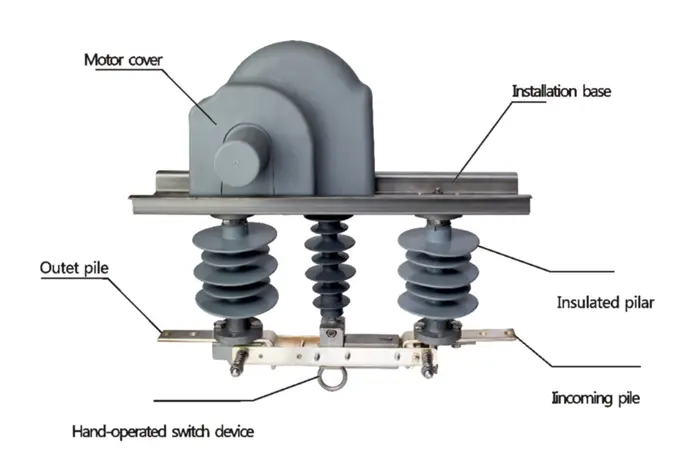

Reprezentarea structurală

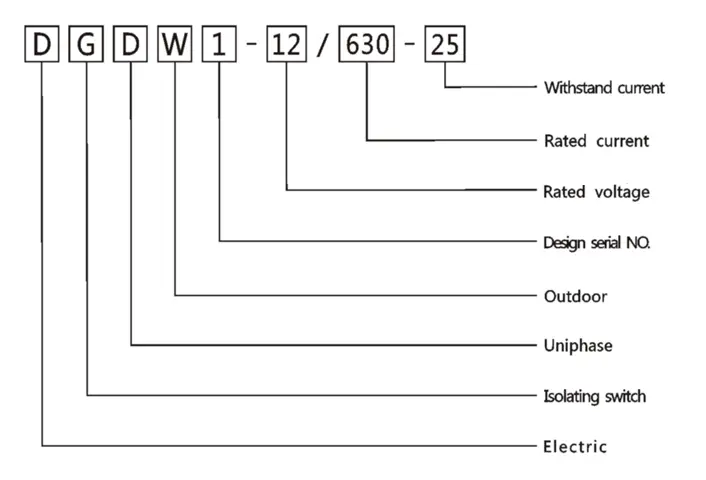

Introducere tip

Parametrii tehnici de bază standard

Scenarii cheie de aplicare

1. Folosit împreună cu întrerupătoarele cu vid ZW8-12 sau ZW32-12 montate pe stâlpi pentru a îndeplini cerințele obligatorii de izolare pentru întreținerea liniei;

2. Secționarea și ramificarea liniilor în timpul modernizării automatizării rețelelor de distribuție urbane și rurale, permițând izolarea de la distanță a secțiunilor defecte;

3. Dispozitiv de izolare de siguranță dedicat pentru întreținerea și înlocuirea echipamentelor pe liniile aeriene principale și secundare urbane și rurale de 10 kV.

Caz de implementare în lumea reală

În 2025, un birou de alimentare cu energie electrică din Asia de Sud-Est a lansat un proiect de modernizare a rețelei de distribuție inteligentă pentru zonele rurale, acoperind 42 de orașe și sate și peste 180 de kilometri de linii aeriene de 10 kV. Liniile originale au fost echipate doar cu întrerupătoare tradiționale de deconectare manuală lipsite de capabilități de control de la distanță; personalul de întreținere a fost nevoit să urce pe stâlpi pentru operarea la fața locului, ceea ce a dus la întreruperi prelungite și riscuri mari de siguranță.

Antreprenorul proiectului a selectat întrerupătorul inteligent de izolare de înaltă tensiune de la HUAJIDIAN, împerecheat cu întrerupătoarele cu vid ZW32-12, pentru a stabili un sistem automatizat de linie secțională. Au fost furnizate un total de 126 de unități, cu modificări personalizate pentru a îndeplini standardele naționale locale pentru izolație și protocoale de comunicare.

Rezultate semnificative obținute după un an de funcționare conectată la rețea:

1. Operațiunile de comutare de linie se efectuează în întregime prin telecomandă de la centrul de dispecerat, reducând frecvența lucrărilor la fața locului cu 85%;

2. Timpul necesar pentru izolarea defecțiunilor și restabilirea alimentării a fost redus de la 2–3 ore la mai puțin de 3 minute, sporind semnificativ fiabilitatea sursei de alimentare;

3. Structura vizibilă a golului de izolare elimină riscul de electrocutare în timpul întreținerii, rezultând zero incidente de siguranță pe tot parcursul anului.

Acest proiect validează pe deplin adecvarea produsului pentru actualizările rețelei de peste mări și demonstrează capacitățile HUAJIDIAN de a furniza servicii unice, personalizate.

Comparație: întrerupător de deconectare inteligentă HUAJIDIAN față de întrerupător de deconectare manuală standard

Capacități de producție și servicii de personalizare

HUAJIDIAN operează o unitate de producție independentă care integrează cercetare și dezvoltare, ștanțare, asamblare și testare a produselor finite, complet echipată cu aparate complete de testare a performanței electrice de înaltă tensiune. Salutăm clienții globali să programeze vizite la fața locului la liniile noastre de producție și la unitățile de testare și să selecteze mostre în persoană.

Susținem personalizarea completă pe baza standardelor naționale: parametrii de izolație, protocoalele de comunicație, tensiunile de funcționare, structurile mecanice de interblocare și gradele de protecție a carcasei pot fi ajustate. Fie pentru achiziții standard în vrac, fie pentru echipamente specializate specifice proiectului, echipa noastră tehnică oferă asistență individuală pentru soluții; întrebările referitoare la parametri, cotații și desene personalizate sunt binevenite în orice moment.

FAQ

Î1: Acest întrerupător de izolare de înaltă tensiune poate întrerupe singur curentul de sarcină, ca un întrerupător de circuit în vid?

A1: Nu. Acest dispozitiv este proiectat pentru funcționare fără sarcină și nu are o cameră de stingere a arcului. Întrerupătorul cu vid trebuie să întrerupă mai întâi curentul de sarcină înainte ca întrerupătorul să creeze un spațiu de izolare vizibil. Comutarea sub sarcină este strict interzisă pentru a preveni accidentele de scurtcircuit cauzate de arc; acest dispozitiv trebuie utilizat împreună cu întrerupătoarele montate pe stâlpi, cum ar fi ZW8-12 sau ZW32-12.

Î2: Este telecomanda o caracteristică standard sau necesită personalizare suplimentară?

A2: Un mecanism de operare electric și o interfață de comunicare la distanță sunt livrate standard cu întrerupătoarele inteligente de deconectare HUAJIDIAN; semnalizarea de la distanță pentru starea deschis/închis este încorporată fără costuri suplimentare. Modulele opționale, cum ar fi indicatorii de linie activă sau extensiile de monitorizare a erorilor, pot fi adăugate în funcție de cerințele specifice ale proiectului.

Î3: Pot fi modificați parametrii produsului pentru a se conforma cu standardele electrice din alte țări decât China?

A3: Da. În calitate de producător profesionist de echipamente de distribuție a energiei de medie tensiune, oferim personalizare completă a parametrilor pentru a îndeplini standardele din întreaga lume, inclusiv curentul nominal, curentul de scurtă durată, distanța de fuziune a izolatorului, protocoalele de comunicare la distanță și controlul tensiunii de alimentare. Pur și simplu furnizați specificațiile electrice oficiale locale, iar echipa noastră de cercetare și dezvoltare va optimiza structura și parametrii produsului pentru a asigura conformitatea cu cerințele regionale de certificare.
