Întrerupător de circuit de vid montat pe stâlp de 33 kV

Întrerupătorul de circuit în vid montat pe stâlp HUAJIDIAN de 33 kV este un aparat de comutație de medie tensiune de înaltă performanță proiectat pentru sistemele de distribuție exterioară de 10 kV–33 kV. Este utilizat în primul rând pentru protecția și controlul alimentatoarelor de ieșire a stațiilor, liniilor de intrare de înaltă tensiune pentru întreprinderile industriale și miniere și liniile secundare în zone rezidențiale.

Produsul integrează în mod inovator un întrerupător cu vid cu un controler inteligent și dispune de o logică cuprinzătoare de protecție a rețelei încorporată. Poate izola ramurile defecte în mod independent, fără a întrerupe alimentarea cu energie electrică a liniei principale, minimizând astfel în mod eficient aria întreruperilor de curent și sporind stabilitatea operațională a rețelei de distribuție. Acesta servește ca o piesă de bază a infrastructurii pentru rețelele moderne de distribuție inteligente.

Parametrii de bază ale produsului

HUAJIDIAN respectă cu strictețe standardele de producție din industrie, iar parametrii echipamentului sunt pe deplin compatibili cu cerințele operaționale ale sistemelor de distribuție AC trifazate în aer liber. Parametrii cheie sunt după cum urmează:

1. Tensiune nominală: 12kV (potrivit pentru liniile de distribuție urbane/rurale de 10kV; compatibil cu condițiile de funcționare montate pe stâlpi de 33kV)

2. Curent nominal: 630A, 1000A, 1250A (mai multe specificații pentru a satisface cerințele variate de sarcină)

3. Curent nominal de întrerupere în scurtcircuit: 20kA, 25kA (capabil să întrerupă defecțiuni severe ale rețelei)

4. Sistem aplicabil: sistem de distribuție în aer liber AC trifazat de 50 Hz

5. Mod de operare: control manual/electric dublu; acceptă operarea inteligentă de la distanță

Caracteristici structurale și de performanță cheie

1. Proiectare structurală integrată și optimizată

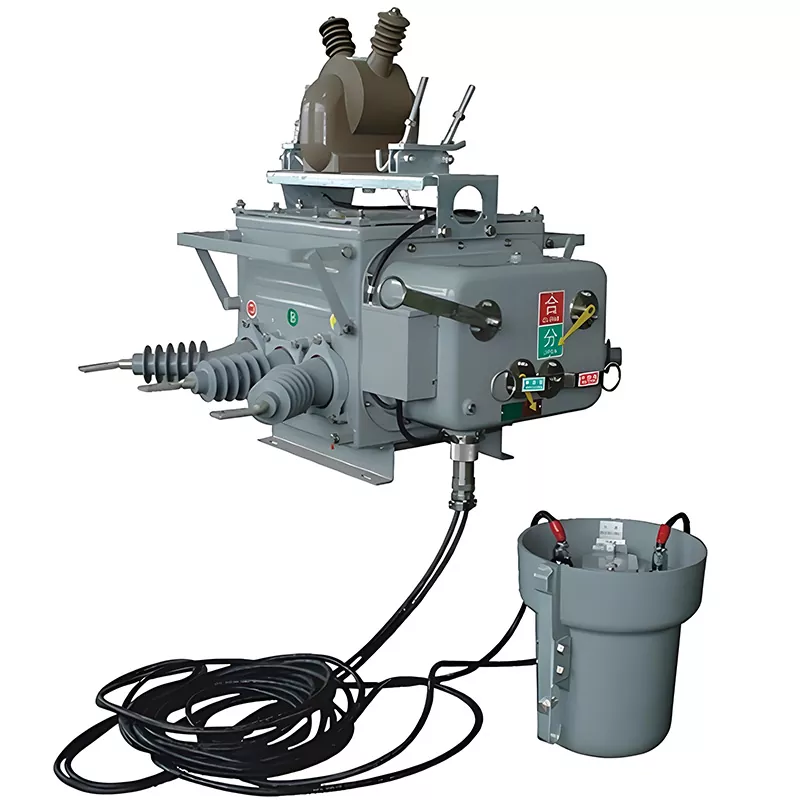

Întrerupătorul de circuit în vid montat pe stâlp de 33 kV dispune de un întrerupător în vid de înaltă performanță încorporat responsabil pentru comutarea sarcinii și întreruperea curentului de scurtcircuit; oferă stingerea rapidă a arcului, fără scurgeri de arc extern. Echipat cu un mâner de încărcare cu arc și un mâner de deschidere/închidere manuală, împreună cu indicatoare de stare roșii/verzi, dispozitivul permite monitorizarea vizuală clară și directă a stării sale de funcționare. Mecanismul de încărcare cu arc încorporat asigură stocarea stabilă a energiei și operațiuni de comutare fiabile, îndeplinind cerințele utilizării frecvente, pe termen lung.

Un transformator de tensiune (PT) cu carcasă izolată maro este montat deasupra unității pentru a furniza eșantionarea tensiunii de alimentare și de linie pentru controlerul din aval. Unitatea se conectează la controler printr-un cablu negru specializat, impermeabil, transmițând semnale de curent și tensiune în timp real, furnizând putere de operare stabilă sistemului de control.

2. Adaptabilitate superioară la mediu în aer liber

Întrerupătorul de circuit în vid montat pe stâlp de 33 kV are un design complet etanș, integrat, care este impermeabil și rezistent la rugină. Carcasa sa externă din silicon este rezistentă la murdărie și la UV, capabilă să reziste la condiții extreme de exterior, cum ar fi temperaturi ridicate, ploi abundente și vânturi puternice. Conceput pentru funcționarea pe termen lung pe stâlp, cu cerințe minime de întreținere, reduce semnificativ costurile de funcționare și întreținere a rețelei.

3. Logica inteligentă de protecție integrată

Acționând ca un „câine de pază” inteligent pentru rețeaua de distribuție, dispozitivul încorporează logica de protecție dovedită pentru împământare cu secvență zero și condiții de supracurent. Acceptă declanșarea rapidă, protecția la supracurent cu întârziere, declanșarea sub tensiune și reînchiderea automată. În cazul unei defecțiuni la împământare monofazată sau a unui scurtcircuit fază la fază pe o linie de ramură a utilizatorului, dispozitivul se declanșează automat în câteva milisecunde pentru a izola secțiunea defectă. Acest lucru permite o protecție secționată, prevenind întreruperile de curent pe scară largă pe linia principală.

Avantajele funcționale de bază

1. Izolarea precisă a defecțiunilor pentru o stabilitate îmbunătățită a rețelei

Conceput pentru a rezolva defecțiunile comune în liniile de distribuție urbane și rurale, dispozitivul localizează cu precizie și izolează în mod independent ramurile defecte. Odată ce linia defectă este izolată, alimentarea cu energie a liniei principale continuă neîntreruptă. Acest lucru minimizează în mod eficient durata și amploarea întreruperii, îmbunătățind semnificativ fiabilitatea alimentării cu energie electrică pentru zonele rezidențiale, parcurile industriale și rețelele rurale.

2. Control multidimensional de la distanță inteligent

Controlerul inteligent însoțitor oferă funcționalități cuprinzătoare, care acceptă comutarea de la distanță, raportarea automată a erorilor și transmisia de date în timp real. Compatibil cu trei metode de comunicare obișnuite – 4G, fibră optică și purtător de linie de alimentare (PLC) – se integrează perfect cu stațiile principale de automatizare a distribuției, permițând operarea fără echipaj, monitorizarea de la distanță și gestionarea inteligentă a echipamentului montat pe stâlp.

3. Respectarea standardelor internaționale și asistență pentru personalizare

În calitate de producător profesionist de echipamente de distribuție a energiei, HUAJIDIAN oferă servicii de personalizare personalizate, adaptate standardelor electrice și specificațiilor de funcționare a rețelei din diferite țări. Suportăm ajustări ale parametrilor, optimizări funcționale și actualizări structurale, oferind soluții unice, exclusive pentru utilizatorii globali.

Scenarii tipice de aplicare

1. Linii de distribuție urbană și rurală: Protecție de delimitare pentru linii aeriene de 10 kV; servește ca comutator de demarcație a proprietății pentru liniile de ramificație care deservesc comunitățile rezidențiale și fabricile.

2. Actualizări de automatizare a rețelei: Secționarea protecției și upgrade-uri inteligente pentru rețelele de distribuție învechite, permițând diagnosticarea automată a defecțiunilor și izolarea pe liniile de distribuție.

3. Distribuția de energie industrială și minieră: Protecția liniei de intrare de înaltă tensiune pentru parcuri industriale, mine și proiecte petrochimice, asigurând funcționarea sigură și stabilă a echipamentelor industriale.

4. Sisteme de distribuție substații: Protecție alimentatoare pentru substații mici și mijlocii, îndeplinind cerințele de automatizare ale rețelelor moderne de distribuție.

Studiu de caz al proiectului din lumea reală

1. Contextul proiectului

În 2024, un proiect de modernizare a rețelei rurale a fost lansat într-o regiune din China de Est. Liniile de distribuție rurale locale au fost larg dispersate, iar defecțiunile liniilor de ramificație au apărut frecvent; o defecțiune într-un singur punct ar putea declanșa cu ușurință o întrerupere de curent în întreaga zonă, având un impact grav asupra consumului de electricitate rezidențială și producției industriale rurale.

2. Soluție de aplicare

Proiectul a implicat instalarea în serie a întrerupătoarelor în vid HUAJIDIAN de 33 kV montate pe stâlpi la granițele liniilor de ramificație și de-a lungul secțiunilor principale ale liniilor de distribuție. Conexiunile prin fibră optică la stația principală de automatizare a distribuției locale au permis monitorizarea în timp real a tensiunii, curentului și stării de funcționare a liniei, precum și operațiuni inteligente de declanșare și reînchidere automată a erorilor.

3. Rezultatele proiectului

După punerea în funcțiune a echipamentului, viteza de răspuns pentru izolarea defecțiunilor de linie sa îmbunătățit cu 90%, iar defecțiunile de ramificație nu au mai întrerupt alimentarea cu energie a liniei principale. Numărul mediu anual de întreruperi de curent în rețeaua regională a scăzut de la șase la mai puțin de una, iar volumul de muncă manual pentru operarea și întreținerea rețelei a scăzut cu 70%. Acest lucru a rezolvat cu succes problemele de defecțiuni frecvente și întreținerea dificilă asociate cu îmbătrânirea rețelei rurale, completând eficient upgrade-ul inteligent.

FAQ

Î1: Întrerupătorul de circuit de vid HUAJIDIAN 33kV montat pe stâlp poate funcționa în mod fiabil în aer liber în medii dure?

A1: Da, se poate. Dispozitivul are o carcasă complet etanșă, impermeabilă și rezistentă la rugină, cu componente externe din silicon rezistente la UV și la pete. Optimizat special pentru instalarea în exterior montată pe stâlp, rezistă la condiții extreme - cum ar fi temperaturi ridicate și scăzute, precipitații abundente și radiații UV intense - și a trecut teste riguroase de simulare a mediului în aer liber, asigurând o durată de viață lungă și funcționare pe termen lung practic fără întreținere.

Î2: Ce metode de comunicare la distanță acceptă produsul pentru control și management inteligent?

A2: Echipat cu un controler inteligent multicanal, dispozitivul acceptă trei moduri de comunicare la distanță: wireless 4G, fibră optică și purtător de linie de alimentare (PLC). Se integrează perfect cu stațiile principale de automatizare a distribuției pentru a permite comutarea de la distanță, alarme de defecțiuni în timp real, statistici privind datele operaționale și monitorizarea de la distanță a echipamentelor, îndeplinind cerințele dezvoltării rețelelor inteligente moderne.

Î3: Produsul poate fi personalizat pentru a îndeplini standardele electrice ale diferitelor țări?

A3: Da. HUAJIDIAN oferă personalizare cuprinzătoare a parametrilor dispozitivului, a logicii de protecție, a protocoalelor de comunicare și a configurațiilor structurale pentru a se alinia cu standardele electrice și specificațiile rețelei din diferite țări și regiuni. De asemenea, oferim documentație de conformitate pentru a răspunde nevoilor diverselor proiecte de inginerie globale.
