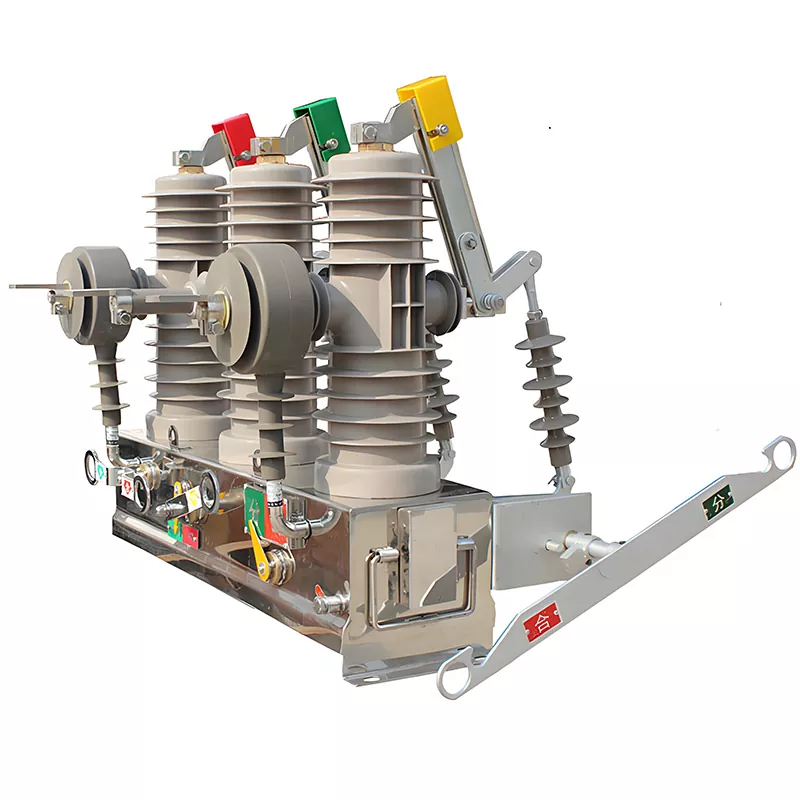

Întrerupător de circuit de vid montat pe stâlp de 11 kV

Întrerupătorul de circuit de vid montat pe stâlp HUAJIDIAN de 11 kV reprezintă o evoluție concepută pentru a aborda punctele dureroase ale comutatoarelor tradiționale de exterior - și anume rate ridicate de defecțiuni, întreținere greoaie și funcționalitate limitată. Cu o tensiune nominală de 12kV, este compatibil cu rețelele de distribuție exterioare trifazate AC 50Hz. Îndepărtându-se de mecanismele tradiționale cu arc, acesta adoptă un mecanism avansat de operare cu magnet permanenți, cu o structură simplificată și mai puține părți predispuse la uzură; combinat cu un întrerupător cu vid, aceasta asigură o performanță stabilă și fiabilă. Produsul integrează un sistem inteligent de măsurare, control și protecție care acceptă diverse metode de comunicare (cum ar fi GPRS și fibra optică), permițând identificarea automată a defecțiunilor, controlul de la distanță, monitorizarea datelor în timp real și izolarea precisă a defecțiunilor, îndeplinind astfel cerințele pentru funcționarea fără echipaj în automatizarea rețelei de distribuție (FA).

Avantajele de bază ale produsului

1. Structură de încredere, costuri de întreținere ultra-scazute

Prin utilizarea unui mecanism de operare cu magnet permanent, designul elimină complet structurile complexe de transmisie găsite în mecanismele tradiționale cu arc. Cu mai puține componente și fără piese elastice predispuse la uzură, rezolvă în mod fundamental problemele legate de oboseala mecanică și ratele mari de defecțiuni comune în echipamentele tradiționale.

2. Longevitate excepțională, potrivită pentru funcționare frecventă

Întrerupătorul de circuit cu vid montat pe stâlp de 11 kV are o durată de viață mecanică de până la 30.000 de operațiuni. Rezistă ciclurilor frecvente de deschidere și închidere pe termen lung, făcându-l perfect potrivit pentru aplicațiile rețelelor de distribuție inteligente care implică reînchidere automată și comutare de înaltă frecvență. Acest lucru previne deteriorarea echipamentelor cauzate de funcționarea frecventă și asigură performanța continuă și stabilă a sistemului de automatizare a rețelei.

3. Manipulare robustă a defecțiunilor, funcționare sigură și stabilă

Cu un curent nominal de întrerupere a scurtcircuitului de 25 kA, unitatea poate efectua în mod fiabil 30 de operații consecutive de întrerupere a scurtcircuitului. Echipat cu o unitate de protecție încorporată bazată pe microprocesor, oferă o suită cuprinzătoare de funcții de protecție, inclusiv protecție direcțională la supracurent în trei trepte cu blocarea tensiunii, protecție cu secvență zero și reînchidere automată. Identifică și izolează rapid defecțiunile rețelei, previne propagarea defecțiunilor și întărește siguranța operațiunilor rețelei.

4. Integrare inteligentă și management de la distanță

Acesta integrează funcțiile de măsurare, control, protecție și comunicație într-o singură unitate, care acceptă comutarea de la distanță (deschidere/închidere), monitorizarea în timp real a datelor de alimentare, alarme de eroare și încărcarea datelor. Compatibil cu modurile de comunicare obișnuite, cum ar fi GPRS și fibra optică, se interfață perfect cu platformele de gestionare a rețelelor inteligente pentru a permite operarea și întreținerea digitală, vizualizată și inteligentă a rețelelor de distribuție.

5. Adaptabilitate la medii exterioare extreme

Proiectat special pentru condiții dure de exterior, are un grad de protecție ridicat și funcționează stabil într-un interval de temperatură extrem de -40°C până la +70°C. Este potrivit pentru altitudini de până la 2.000 de metri și zone cu poluare puternică de clasa V. Cu o rezistență excelentă la temperaturi ridicate și scăzute, coroziune și praf, se adaptează la diverse medii exterioare complexe, inclusiv regiuni de coastă, zone industriale și zone de mare altitudine.

Scenarii de aplicare

1. Integrarea substației: Servește ca comutator de ieșire pe partea de 10 kV a transformatoarelor principale ale substației, asigurând comutare sigură și protecție împotriva defecțiunilor circuitelor de alimentare.

2. Modernizare și modernizare a liniilor: instalat pe stâlpii/turnurile liniei de distribuție ca întrerupătoare de secționare sau de legătură pentru a permite alimentarea cu energie segmentată și izolarea defecțiunilor.

3. Scenarii generale de distribuție: Potrivit pentru controlul distribuției de energie în rețelele inteligente urbane, modernizarea rețelelor rurale, întreprinderile industriale și miniere, comunitățile rezidențiale și parcuri comerciale.

4. Scenarii de alimentare cu energie de înaltă fiabilitate: Se potrivește în special pentru zonele care necesită o fiabilitate ridicată a alimentării și upgrade de automatizare a rețelei de distribuție; izolează rapid secțiunile defecte și restabilește alimentarea în zonele neafectate, îmbunătățind semnificativ calitatea serviciului.

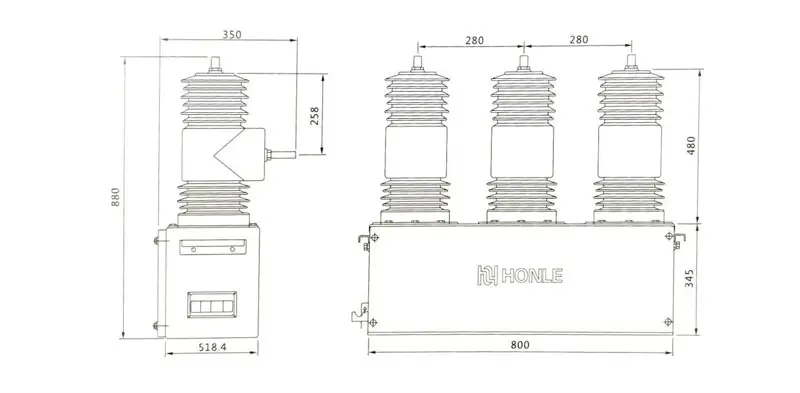

Parametrii tehnici

Caz de aplicație în lumea reală

Caz: Proiect de modernizare a automatizării rețelei rurale în Anhui

În 2025, județul Guzhen, orașul Bengbu, provincia Anhui, a lansat un proiect de modernizare a rețelei rurale, implementând întrerupătoare de vid HUAJIDIAN de 11 kV montate pe stâlpi în număr mare. Rețeaua rurală locală originală s-a bazat pe aparate de distribuție tradiționale caracterizate prin automatizare redusă și defecțiuni frecvente; Defecțiunile liniilor au dus la întreruperi de curent pe scară largă, nereușind să satisfacă nevoile fiabile de energie electrică ale locuitorilor din mediul rural și ale întreprinderilor din oraș.

Proiectul folosește o metodă de ocolire a liniilor sub tensiune pentru a instala acest întrerupător inteligent pe secțiuni cheie ale liniilor de distribuție, asigurând nicio întrerupere a sursei de alimentare pentru utilizatorii locali. Folosind performanța stabilă a mecanismului său cu magnet permanent și un sistem inteligent de identificare a defecțiunilor, dispozitivul realizează detectarea defecțiunilor la nivel de milisecunde, izolează automat segmentele de linie defecte și restabilește rapid alimentarea în zonele neafectate.

În urma implementării dispozitivului, rata întreruperilor de curent cauzate de defecțiuni ale liniilor locale de rețea rurală a scăzut semnificativ, iar fiabilitatea alimentării regionale a crescut la 99,98%. Rezistența excelentă a produsului la temperaturi scăzute și la poluare puternică îl face perfect potrivit pentru medii rurale complexe în aer liber; funcționează fără întreținere pe termen lung, reducând efectiv sarcina operațiunilor și întreținerii rețelei și atingând cu succes obiectivul de modernizare a rețelelor inteligente rurale.

FAQ

Î1: Care sunt avantajele cheie ale mecanismului cu magnet permanent în comparație cu mecanismele tradiționale cu arc?

Mecanismul cu magnet permanent HUAJIDIAN elimină structurile complexe de transmisie găsite în mecanismele tradiționale cu arc. Cu un design intern simplificat și fără componente elastice vulnerabile, rezolvă în mod fundamental probleme precum oboseala materialului, blocajele și ratele mari de eșec asociate cu mecanismele cu arc. Dispozitivul oferă o stabilitate operațională superioară și o durată de viață mecanică de până la 30.000 de operațiuni, susținând comutarea frecventă și reînchiderea automată în rețelele de distribuție. De asemenea, permite o funcționare fără întreținere, reducând semnificativ costurile de O&M pe termen lung pentru utilizatori.

Î2: Poate acest întrerupător să reziste în condiții dure de exterior?

Da. Acest produs este optimizat pentru medii exterioare extreme, capabil să funcționeze stabil într-un interval de temperatură de la -40°C la +70°C și potrivit pentru altitudini de până la 2.000 de metri și zone cu poluare puternică de clasa V. Cu un grad ridicat de protecție la pătrundere și o rezistență excelentă la praf, coroziune și temperaturi extreme, funcționează în mod fiabil în condiții dificile - cum ar fi zonele de coastă umede, zonele industriale și regiunile alpine - întrunind pe deplin cerințele pentru servicii în aer liber pe termen lung.

Î3: Ce funcții inteligente și metode de comunicare acceptă întrerupătorul de circuit cu vid montat pe stâlpi de 11 kV?

Produsul integrează o suită cuprinzătoare de funcții de protecție, inclusiv protecție la supracurent blocată de tensiune în trei trepte, protecție cu secvență zero și reînchidere automată. De asemenea, acceptă controlul de la distanță, monitorizarea în timp real a datelor de alimentare și alarmarea automată a erorilor. În ceea ce privește comunicarea, acceptă ambele moduri principale — GPRS wireless și fibră optică cu fir — și se integrează perfect cu platformele de automatizare a rețelei de distribuție. Acesta permite controlul dispozitivelor inteligente de la distanță, operarea și întreținerea nesupravegheate și gestionarea rețelei digitale, servind ca o componentă de bază în infrastructura rețelei inteligente.
