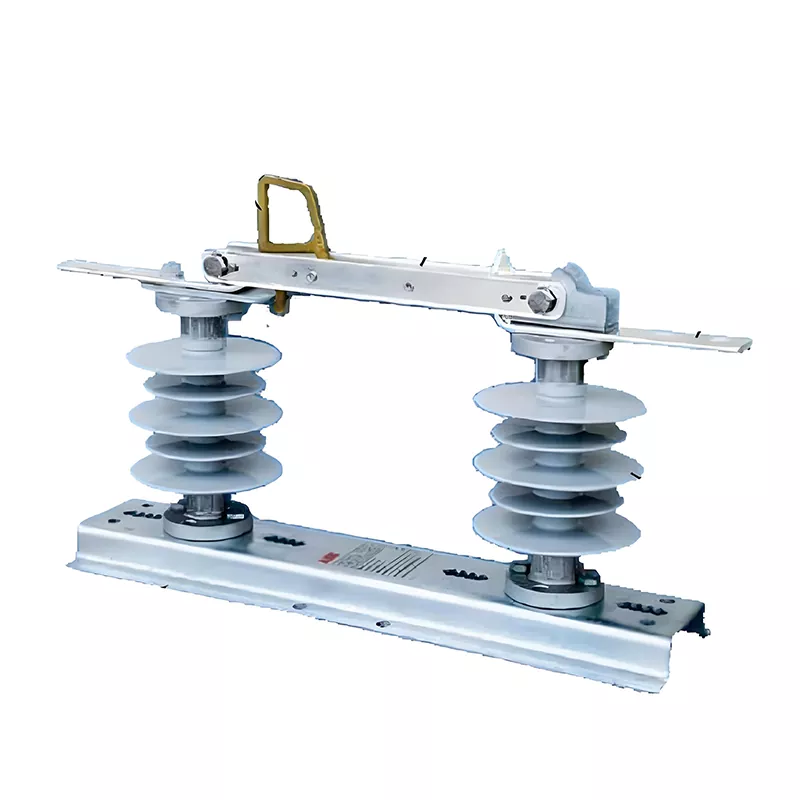

GDW1-12/630-25 Întrerupător de împământare pentru interior

Întrerupătorul de împământare pentru interior HUAJIDIAN GDW1-12/630-25 este un dispozitiv de protecție a energiei pentru exterior dezvoltat și fabricat independent de un producător profesionist specializat în componente de bază pentru rețelele de distribuție a energiei de medie tensiune. Produsul este optimizat și modernizat pentru condiții complexe de funcționare în aer liber, rezolvând punctele dureroase ale comutatoarelor tradiționale de împământare, cum ar fi rezistența slabă la intemperii, moduri de operare limitate și funcționare instabilă.

Echipamentul are o tensiune nominală de 12 kV, un curent nominal de 630 A și un curent de scurtcircuit de scurtă durată de 25 kA. Bazându-se pe o structură de izolație de înaltă rezistență și componente de cupru foarte conductoare, permite deconectarea vizibilă și împământarea fiabilă în timpul funcționării și întreținerii echipamentelor, eliminând complet pericolele de tensiune reziduală și asigurând siguranța personală a personalului de întreținere. Este o piesă esențială a echipamentului pentru operarea și întreținerea standardizate a rețelelor moderne de distribuție a energiei.

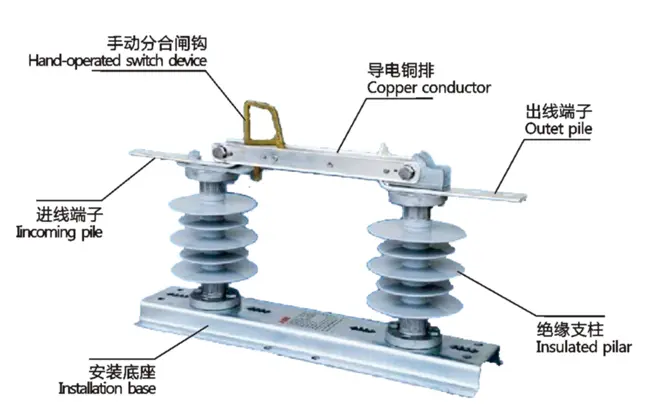

Reprezentarea structurală

Introducere tip

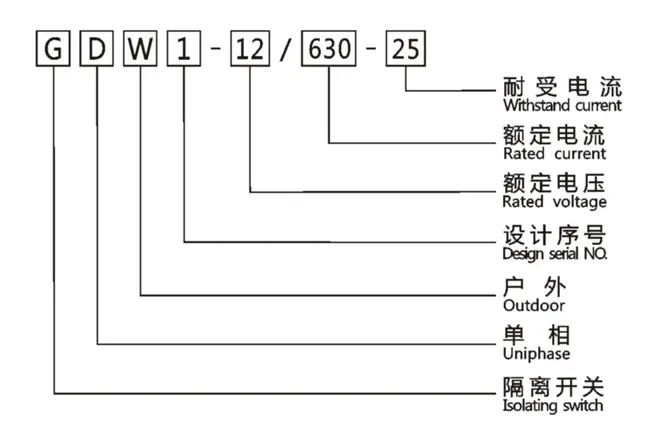

Definiții de model

GDW1-12/630-25 Caracterele și numerele din numărul de model corespund parametrilor specifici de produs, după cum se explică mai jos:

- G: întrerupător, reprezentând atributul funcțional de bază al echipamentului

- D: Structură monofazată, potrivită pentru liniile de distribuție a energiei electrice monofazate

- W: Tip exterior, conceput special pentru linii în medii naturale în aer liber

- 1: Numărul de serie al designului produsului, reprezentând un model optimizat iterativ

- 12: Tensiune nominală 12kV, potrivit pentru rețelele convenționale de distribuție a energiei de medie tensiune

- 630: curent nominal 630A, care îndeplinește cerințele actuale privind capacitatea de transport ale liniilor de distribuție a energiei electrice principale

- 25: Curent de scurtcircuit rezistent la scurtcircuit 25kA, având rezistență la impact la scurtcircuit extrem de puternică

Avantajele de bază ale produsului

1. Performanță electrică excelentă, conductivitate stabilă și fiabilă

Întrerupătorul de împământare pentru interior GDW1-12/630-25 utilizează bare colectoare din cupru de înaltă puritate, care sunt foarte conductoare, rezistente la uzură și durabile. Funcționarea pe termen lung are ca rezultat nicio acumulare de căldură și nicio atenuare a puterii, asigurând o transmisie eficientă și stabilă a curentului. Echipat cu suporți izolați de înaltă performanță, distanța minimă de curgere ajunge la 380 mm, oferind o izolație excelentă de înaltă tensiune și izolarea eficientă a circuitelor de înaltă tensiune de 12 kV, prevenind scurgerile și accidentele de fulgerare și asigurând funcționarea în siguranță a echipamentului în condiții de înaltă tensiune pe termen lung.

2. Design de funcționare în mod dublu, flexibil, inteligent și eficient

Depășind limitările funcționării manuale unice a echipamentelor tradiționale, acesta acceptă atât modurile de funcționare manuală, cât și cele electrice. Un cârlig de operare dedicat este standard, ceea ce face ca comutarea manuală la fața locului să fie sigură și convenabilă; este compatibil cu tensiunile motoarelor de 12V/24V DC și poate fi echipat cu un mecanism de acționare electric pentru control automat de la distanță. Designul cu mod dublu îmbunătățește semnificativ eficiența întreținerii, reduce riscurile operațiunii manuale și îmbunătățește nivelul de funcționare și întreținere inteligentă a rețelei electrice.

3. Extrem de rezistent la intemperii, adaptabil la conditii complexe de functionare

După ce a fost supus unor teste riguroase de adaptare la mediu, echipamentul poate funcționa normal într-un interval larg de temperatură de la -30℃ la 45℃, neafectat de frigul extrem din nord sau de temperaturile ridicate în timpul verii. Posedă capabilități excelente de antigivrare, tolerând acumularea de gheață de 10 mm grosime, prevenind defecțiunile echipamentelor cauzate de vremea înghețată și cu zăpadă. Potrivit pentru zone la altitudini de 3000 m sau mai jos, acest comutator este adaptat în mod fiabil la medii geografice și meteorologice complexe, cum ar fi platourile și munții, oferindu-se o durabilitate ridicată și o durată de viață lungă.

Principalii parametri tehnici

Scenarii de aplicare

Întrerupătorul de împământare interioară HUAJIDIAN GDW1-12/630-25 este un dispozitiv de siguranță de bază pentru rețelele de distribuție a energiei de medie tensiune, utilizat pe scară largă în secțiunile exterioare ale liniilor aeriene de transport, rețelele de distribuție a energiei urbane și rurale și instalațiile de sprijin ale substațiilor. Dispozitivul oferă un punct de deconectare vizual clar în timpul întreținerii de rutină, întreținerii echipamentelor și reparațiilor de urgență, realizând izolarea fizică completă a circuitului, eliminând complet sarcina electrică reziduală și protejând complet siguranța personală a personalului de întreținere.

Cu rezistența excelentă la frig, rezistența la înghețare și adaptabilitatea la altitudine mare, produsul este potrivit în special pentru regiunile nordice extrem de reci, podișurile și munții și zonele cu acoperire abundentă de zăpadă și gheață. Poate face față stabil climatelor complexe și mediilor geografice, reducând semnificativ defecțiunile echipamentelor cauzate de vremea severă și îmbunătățind stabilitatea operațională generală a rețelei electrice.

Studiu de caz de aplicație în lumea reală

În 2023, un lot de întrerupătoare de împământare interioare HUAJIDIAN GDW1-12/630-25 au fost aplicate cu succes la proiectul de modernizare a rețelei de distribuție de 12 kV din Liupanshui, provincia Guizhou. Această zonă are o altitudine de aproape 2800 m, cu temperaturi severe de iarnă și înghețare sezonieră frecventă. Întrerupătoarele tradiționale de împământare sunt predispuse la probleme cum ar fi rezistența slabă la înghețare, defecțiuni la temperatură scăzută și funcționare neconvenabilă, prezentând riscuri semnificative pentru întreținerea liniei.

După ce proiectul a modernizat și a înlocuit echipamentul cu produse HUAJIDIAN, echipamentul poate rezista în mod stabil condițiilor locale de frig extrem de -25 ℃ și 8-10 mm. Funcționarea în mod dublu îmbunătățește semnificativ eficiența întreținerii liniei de iarnă și gestionarea defecțiunilor în caz de urgență. În decurs de un an de la punerea în funcțiune a echipamentului, nu au existat incidente de siguranță pentru întreținerea liniei, iar rata de defecțiuni a echipamentelor a scăzut cu mai mult de 85%. Performanța stabilă a produsului și adaptabilitatea superioară la mediu au fost foarte recunoscute de către proprietarul proiectului, făcându-l un caz de referință pentru îmbunătățirea siguranței în rețelele de distribuție frigide la altitudine mare.

FAQ

Î1: Care sunt avantajele acestui întrerupător de împământare pentru interior GDW1-12/630-25 în comparație cu întrerupătoarele de deconectare obișnuite de exterior?

Avantajele de bază sunt triple: în primul rând, adoptă o structură conductivă de cupru de înaltă puritate și un design optimizat de izolație, rezultând o capacitate mai puternică de rezistență la scurtcircuit de 25 kA și o siguranță mai mare a izolației; în al doilea rând, acceptă atât modurile de operare electrică, cât și manuală, permițând controlul inteligent de la distanță și depășind limitarea echipamentelor tradiționale care pot fi acționate numai manual; în al treilea rând, rezistența sa la intemperii a fost îmbunătățită semnificativ, permițând o funcționare stabilă în medii de până la -30℃ și cu 10 mm de gheață, depășind cu mult adaptabilitatea la mediu a produselor obișnuite.

Î2: Cât de versatil este mecanismul de acționare electric al dispozitivului și este convenabilă instalarea?

Foarte versatil și ușor de instalat. Produsul este compatibil cu tensiunea universală de 12V/24V DC, adoptă interfețe standardizate și o structură modulară, iar mecanismul electric este ușor de dezasamblat și asamblat fără modificări complexe sau depanare profesională. Utilizatorii pot selecta sau dezasambla în mod liber mecanismul electric în funcție de nevoile lor de operare și întreținere și este compatibil cu sistemele de control automat al rețelei de distribuție a energiei electrice de medie tensiune, simplificând întreținerea ulterioară.

Î3: Ce servicii post-vânzare și garanție oferă HUAJIDIAN pentru acest produs?

HUAJIDIAN oferă servicii de calitate pe ciclu complet, iar toate produsele sunt supuse unor teste riguroase înainte de a părăsi fabrica, respectând standardele din industria energetică. Marca oferă garanții pe termen lung, îndrumări tehnice profesionale pentru instalare și punere în funcțiune și consultanță post-vânzare 24 de ore pe zi. De asemenea, pot fi furnizate adaptări personalizate pentru condiții speciale de operare, cum ar fi altitudini ultra-înalte și temperaturi ultra-scazute, pentru a satisface nevoile de operare și întreținere ale rețelelor electrice din diferite regiuni.
