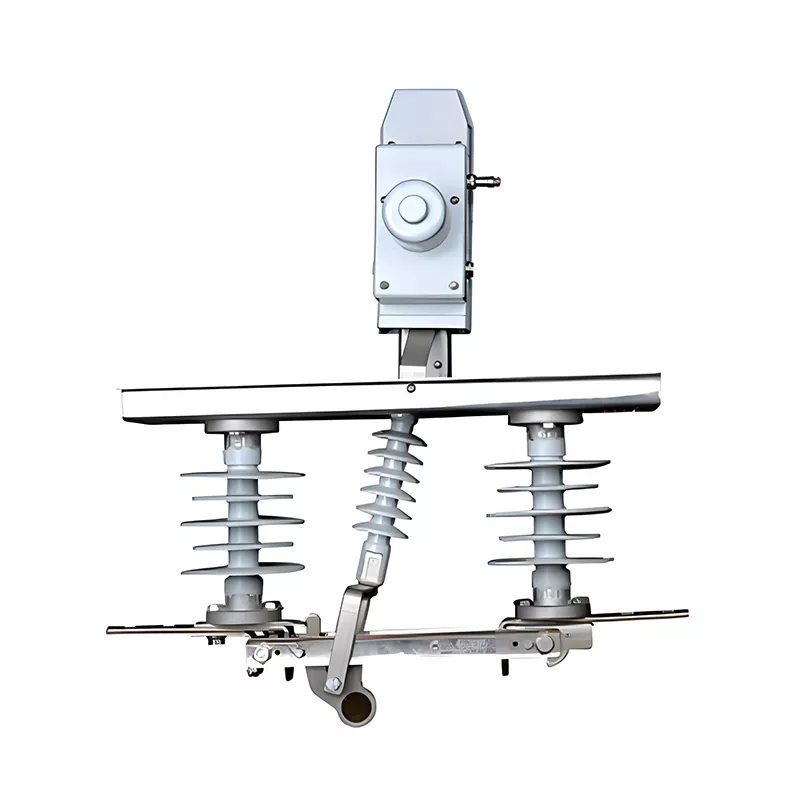

Seria DGDW1 întrerupător de împământare pentru aparate de comutare

Întrerupătorul de împământare din seria DGDW1 pentru aparate de comutare este produsul de bază de protecție a energiei de medie tensiune de la HUAJIDIAN, utilizat în principal pentru izolarea de siguranță, protecția la împământare și controlul funcționării echipamentelor de distribuție a energiei de 12 kV. Folosind procese de producție mature și un sistem strict de control al calității, HUAJIDIAN este un furnizor de încredere pentru proiecte de inginerie energetică atât pe plan intern, cât și internațional, furnizând componente de bază pentru rețelele de distribuție a energiei de medie tensiune.

În comparație cu întrerupătoarele de împământare manuale tradiționale, acest produs are un mecanism dedicat de acționare a motorului, care permite controlul electric de la distanță și deschiderea și închiderea automată, eliminând riscurile de siguranță asociate cu funcționarea manuală la fața locului. Produsul integrează o structură de izolație de înaltă rezistență, rezistență la orice vreme și capacități puternice anti-poluare, rezolvând complet punctele dureroase din industrie ale echipamentelor tradiționale, cum ar fi adaptabilitatea slabă la medii dure, rate mari de eșec și costuri ridicate de întreținere.

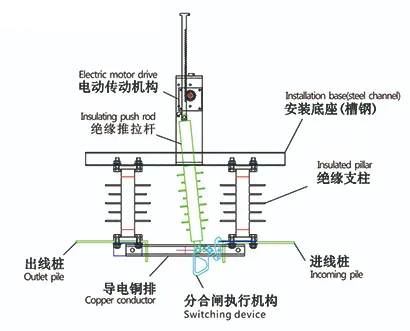

Reprezentarea structurală

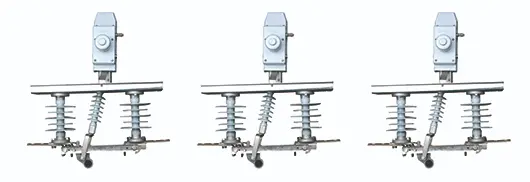

Introducere tip

Explicația modelului și parametrii tehnici de bază

1. Explicația modelului

Modelul din seria DGDW1 urmează convențiile standardizate de denumire pentru echipamentele de putere. Semnificațiile fiecărui caracter sunt următoarele:

- D: Acționat electric

- G: Atributul comutatorului de deconectare

- D: Structură monofazată

- W: Aplicabil în exterior

- 1: Numărul de serie al designului produsului

2. Principalii parametri tehnici

Caracteristicile de bază ale produsului

1. Funcționare electrică complet automată, sigură și eficientă

Întrerupătorul de împământare din seria DGDW1 pentru aparatul de comutare este echipat cu un motor dedicat și un actuator de comutare, care acceptă controlul de la distanță și funcționarea complet automată fără operare manuală la fața locului. Evită în mod eficient riscurile operaționale în scenarii complexe, cum ar fi altitudinea mare și umiditatea ridicată, îmbunătățește semnificativ eficiența comutării și întreținerii echipamentelor de distribuție a energiei și îndeplinește cerințele de funcționare nesupravegheată ale rețelelor inteligente moderne.

2. Capacitate excelentă de rezistență la supratensiune, protecție îmbunătățită la defecțiuni

Produsul respectă cu strictețe standardele de tensiune de rezistență din industrie, cu o tensiune de rezistență la frecvența de alimentare de 42 kV la masă și o tensiune de rezistență la frecvența de întrerupere a puterii de 48 kV; Tensiunea de rezistență la impuls la masă este de 75 kV, iar tensiunea de rezistență la punctul de rupere este de 85 kV. Acesta rezistă eficient la fulgere și supratensiunile de funcționare, prevenind defecțiunile echipamentelor și scurtcircuitul și asigurând funcționarea stabilă pe termen lung a rețelei electrice.

3. Design de izolație de înaltă rezistență, izolare sigură și fiabilă

Folosind un suport integrat de izolație de înaltă rezistență, menține o distanță de izolare absolut sigură atunci când echipamentul este deschis. Structura de izolație optimizată și materialele de înaltă calitate reduc efectiv riscul de îmbătrânire și scurgere a izolației, oferind un punct de deconectare clar și vizibil pentru întreținerea echipamentelor și reprezintă o garanție de bază de siguranță pentru funcționarea și întreținerea rețelei electrice.

4. Adaptabilitate puternică la orice vreme și gamă largă de aplicații

Întrerupătorul de împământare din seria DGDW1 pentru aparate de comutare poate funcționa stabil în medii cuprinse între -30℃ și 70℃, acceptă antifouling de clasa IV și poate rezista la gheața de 2 mm. Este potrivit pentru zonele muntoase de mare altitudine (3000 m și mai jos), zonele de coastă saline-alcaline și umede și zonele industriale cu praf greu. Durata de viata mecanica poate ajunge la 3000 de cicluri, cu functionare stabila si costuri de intretinere extrem de mici.

Scenarii de aplicare

1. Sisteme de automatizare a rețelei inteligente și a distribuției: Bazându-se pe funcțiile de control electric de la distanță, satisface nevoile de monitorizare de la distanță și operare și întreținere automată a rețelei electrice, realizând un management inteligent și fără personal al echipamentelor de distribuție a energiei.

2. Substații exterioare și proiecte de linii aeriene: Folosit pentru izolarea și protecția la împământare a substațiilor exterioare și a liniilor aeriene de 12 kV, oferind deconectare sigură pentru întreținerea zilnică a echipamentului și diagnosticarea defecțiunilor.

3. Scenarii industriale și de teren dur: adaptabil la medii complexe, cum ar fi zonele muntoase de mare altitudine, parcuri industriale de coastă și fabrici de praf greu, rezolvând problemele de defecțiuni ale echipamentelor cauzate de poluare, diferențe de temperatură și altitudine mare.

Caz de aplicație de inginerie din lumea reală

1. Proiect de modernizare a rețelei inteligente rurale de sud-vest muntos

Peste 80 de seturi de întrerupător de împământare din seria HUAJIDIAN DGDW1 pentru aparate de comutare au fost implementate în proiectul de modernizare a rețelei de energie rurală montană din platoul Yunnan-Guizhou. Situl proiectului are o altitudine maximă de 2800 m, cu diferențe mari de temperatură diurnă, precipitații abundente și niveluri ridicate de poluare. Comutatoarele manuale tradiționale sunt predispuse la coroziune și defecțiuni ale izolației și sunt dificil de operat la fața locului. Acest produs, cu rezistența la poluare de Clasa IV, adaptabilitatea largă la temperatură și avantajele de funcționare electrică la distanță, a rezolvat complet problemele de întreținere a echipamentelor din zonele muntoase. Echipamentul a funcționat fără defecțiuni timp de trei ani consecutivi, reducând semnificativ presiunea asupra întreținerii rețelei electrice.

FAQ

Î1: Care sunt avantajele de bază ale comutatorului de împământare din seria DGDW1 pentru aparate de comutare în comparație cu întrerupătoarele de împământare manuale tradiționale?

Avantajele de bază sunt triple: în primul rând, nivel ridicat de inteligență, susținerea funcționării automate electrice de la distanță, evitarea riscurilor muncii manuale la fața locului și îmbunătățirea eficienței întreținerii; în al doilea rând, adaptabilitate mai puternică la mediu, adaptabilă la intervale largi de temperatură de la -30℃ la 70℃, poluare de clasa IV, înghețare și scenarii de mare altitudine; în al treilea rând, durată de viață mai lungă și costuri de întreținere mai mici, cu o durată de viață mecanică de 3000 de cicluri, depășind cu mult normele din industrie, reducând efectiv costurile de înlocuire și întreținere a echipamentelor pe termen lung.

Î2: Întrerupătorul de împământare din seria DGDW1 pentru aparate de comutare este potrivit pentru medii dure, cum ar fi altitudini mari și zone de coastă?

Pe deplin potrivit. Produsul este potrivit pentru altitudini de până la 3000m, satisfacând nevoile de energie ale majorității zonelor muntoase de mare altitudine; are un rating anti-poluare Clasa IV, rezistând eficient prafului industrial și coroziunii sării de coastă. Performanța excelentă a tensiunii de rezistență la impulsul fulgerului este potrivită pentru furtuni frecvente de-a lungul coastei, iar designul său larg de temperatură se adaptează la variațiile de temperatură ridicate și scăzute, asigurând o funcționare stabilă în diferite scenarii dure.
