Întrerupător de împământare 24kv

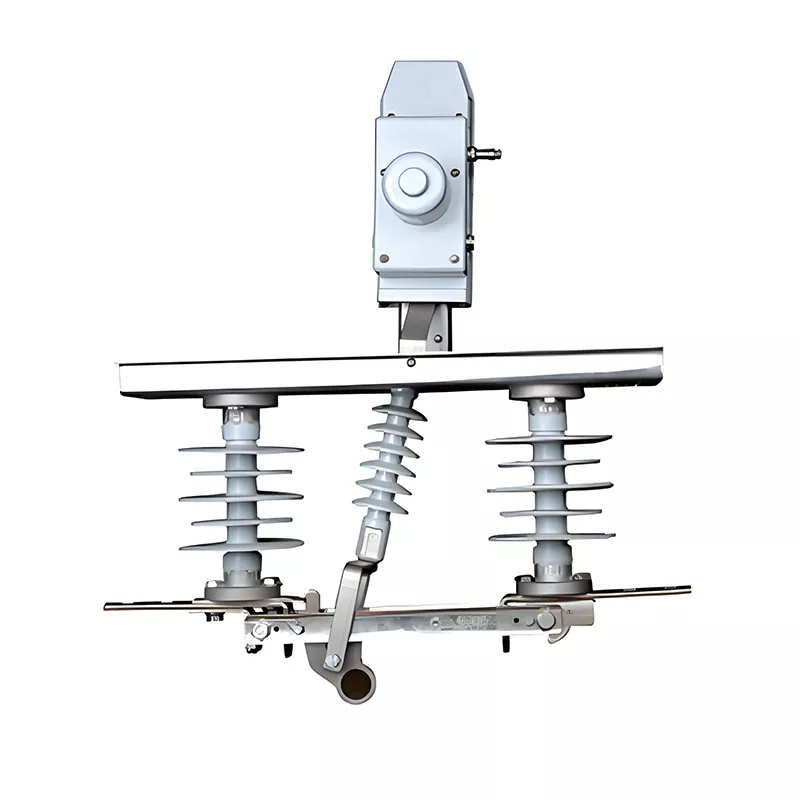

Întrerupătorul de împământare HUAJIDIAN de 24 kV este un dispozitiv de izolare inteligent montat pe stâlp dezvoltat independent pentru rețelele de distribuție aeriene de 10 kV. Acesta integrează un mecanism de acționare electric, protecție generală a izolației și transmisie mecanică eficientă, permițând deschiderea și închiderea flexibilă la distanță și locală. Joacă un rol esențial în izolarea siguranței liniilor, protecția întreținerii întreruperilor de curent și monitorizarea inteligentă a rețelei de energie electrică și este un echipament de sprijin principal pentru transformarea automatizării rețelei de distribuție.

HUAJIDIAN oferă mecanisme de operare personalizate pentru a se potrivi diverselor soluții de alimentare cu energie electrică la fața locului, inclusiv energie solară și baterii DC și este compatibil cu condițiile de construcție a rețelei electrice locale. Toată producția, testarea, personalizarea și serviciile post-vânzare sunt gestionate de propria noastră fabrică, cu o echipă tehnică care oferă consultanță 24/7 privind selecția și personalizarea soluției.

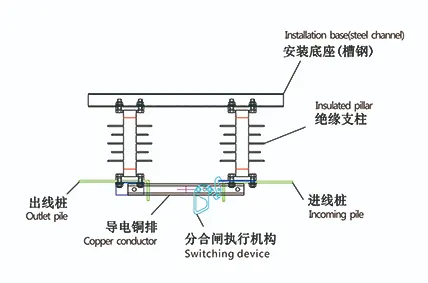

Reprezentarea structurală

Introducere tip

Avantajele de bază ale produsului

1. Performanță puternică de izolare, adaptabilă la medii în aer liber dure

Echipat cu izolatoare compozite cu distanță mare de curgere, atingând clasa a IV-a anti-poluare, rezistente la strălucire și îmbătrânire și capabile să reziste la umiditate, praf și coroziune prin pulverizare de sare de coastă; proiectarea separată a componentelor de izolație și a circuitelor conductoare asigură izolarea fiabilă între părțile sub tensiune și componentele de împământare; toți indicatorii de frecvență a puterii și de tensiune de rezistență la impulsuri de fulgere îndeplinesc standardele, potrivite atât pentru liniile de altitudine mare, cât și pentru cele de joasă altitudine.

2. Circuite conductoare rezistente la coroziune și durabile, viață mecanică lungă

Circuitul conductiv principal folosește un proces de cupru placat cu argint, rezultând o rezistență scăzută la contact, o conductivitate excelentă și o creștere scăzută a temperaturii în timpul funcționării pe termen lung; contactele simetrice reduc pierderea de presiune; componentele mecanice cheie folosesc oțel inoxidabil + zincat la cald dublu anticoroziv, prevenind ruginarea și blocajele; durata de funcționare mecanică ≥10.000 de cicluri, eliminând riscul unui contact slab în timpul funcționării pe termen lung.

3. Design ușor și modular, costuri mai mici de instalare și întreținere

Întrerupătorul de împământare de 24 kV are un design ușor și modular, permițând instalarea directă pe traverse de distribuție standard fără modificări ale turnului. Structura sa de antrenare a legăturii oferă o eficiență ridicată a transmisiei și o funcționare lină, simplificând punerea în funcțiune la fața locului și reducând volumul de lucru de întreținere ulterioară, reducând semnificativ cheltuielile de construcție și întreținerea ciclului de viață.

Principalii parametri tehnici

Scenarii aplicabile

1. Segmentarea liniei principale și izolarea liniei de ramură: deconectați rapid secțiunile de defecțiune și minimizați zonele de întrerupere;

2. Linii de la distanță nesupravegheate: controlați de la distanță întreținerea și comutarea liniei, reducând costurile de cățărare manuală a stâlpilor;

3. Izolarea interconexiunii distribuției de înaltă tensiune în parcuri industriale: legătură cu sistemele de automatizare a rețelei de distribuție pentru a realiza transferul sarcinii și diagnosticarea rapidă a defecțiunilor;

4. Izolarea liniei de conectare la rețeaua de energie fotovoltaică și eoliană: împământare fiabilă în timpul întreținerii, asigurând siguranța noilor conexiuni la rețea de energie.

Studiu de caz: Proiect de modernizare a rețelei de energie rurală în zonele muntoase din centrul Chinei

Modernizarea inteligentă a unei rețele electrice rurale într-o zonă muntoasă de către un birou de alimentare județean a prezentat provocări, cum ar fi linii împrăștiate, poluare puternică cu pulverizare de sare și distanțe lungi de întreținere. Întrerupătoarele tradiționale de deconectare manuală necesită ca electricienii să urce pe stâlpi pentru fiecare întreținere, ceea ce duce la riscuri mari și la gestionarea lentă a defecțiunilor. Proiectul a achiziționat 86 de întrerupătoare de împământare HUAJIDIAN de 24 kV alimentate cu energie solară. După doi ani de funcționare, operarea de la distanță a redus cu 70% patrulările pe linie la fața locului, izolatoarele anti-poluare de clasa IV au eliminat defecțiunile de erupție în timpul sezonului de ceață, iar durata întreruperii liniei a scăzut cu 62%.

Advantages Compared to Traditional Manual Disconnect Switches

Installation and Maintenance Specifications

1. Cerințe de instalare

Fixat la o traversă standard de distribuție exterioară; locul de instalare trebuie să fie lipsit de vibrații severe și gaze corozive; înălțimea instalației trebuie să îndeplinească cerințele privind distanța de siguranță de înaltă tensiune și să fie compatibilă cu dimensiunile comune ale stâlpului/turnului.

2. Installation and Commissioning

După finalizare, verificați acțiunile de deschidere și închidere, indicatoarele mecanice și semnalele telecomenzii pentru a vă asigura că comutatorul funcționează fără probleme, fără blocaj.

3. Întreținere zilnică

Curățați în mod regulat murdăria izolatorului, verificați dacă componentele transmisiei nu au rugină, confirmați etanșarea carcasei mecanismului și verificați nivelul bateriei de alimentare a telecomenzii; sunt necesare inspecții speciale după ploi abundente, taifunuri și vreme de pulverizare de sare, iar izolatoarele trebuie curățate prompt.

Optional Configurations and Customization Services

1. Personalizare specificație curentă: 400A~1250A opțional, versiuni îmbunătățite la altitudine mare și la temperatură joasă disponibile;

2. Interfață de comunicație automată opțională: se conectează la sistemele SCADA pentru a încărca pozițiile de deschidere/închidere și datele de alarmă de defecțiune a echipamentului;

3. Personalizare soluție de alimentare: alegeți între energie solară și sursă de alimentare cu baterie DC fără alimentare de la rețea externă;

4. Mai multe modele de mecanisme electrice de acționare disponibile, compatibile cu diferite protocoale de comunicare cu telecomandă.

FAQ

Î1: Acest întrerupător de împământare de 24 kV poate fi utilizat stabil în zonele de coastă cu pulverizare puternică de sare și altitudini mari?

A1: Da. Echipamentul vine standard cu izolatoare compozite de Clasa IV cu distanță mare de curgere, care pot rezista la stropii de sare, praf și medii de coastă umede; toate piesele metalice mobile folosesc oțel inoxidabil + tehnologia dublă anticorozivă cu galvanizare la cald. O versiune de izolație îmbunătățită poate fi personalizată pentru zonele la altitudine mare pentru a îndeplini cerințele de corecție a tensiunii de rezistență la altitudine mare; toate testele de tensiune de rezistență au trecut testele de tip.

Î2: Ce metode de alimentare cu energie acceptă mecanismul de acționare electric atunci când nu există alimentare de la rețea pe stâlp?

A2: HUAJIDIAN oferă două soluții de alimentare în afara rețelei: sursă independentă de alimentare cu baterie litiu-ion DC și sursă de alimentare cu panou solar cu modul de încărcare și control. Ambele soluții pot funcționa independent de sursele externe de energie timp de peste 18 luni, complet adaptabile zonelor muntoase, zonelor pastorale și liniilor aeriene fără alimentare cu energie.

Î3: Se poate conecta echipamentul la sistemele SCADA ale rețelei de distribuție existente și poate încărca de la distanță semnale de eroare?

A3: Este disponibil un modul secundar de comunicație opțional, compatibil cu protocoalele de comunicații principale ale rețelei electrice. După conectarea la platforma SCADA, poate încărca informații despre defecțiuni, cum ar fi pozițiile de deschidere și închidere, alarme de blocare a mecanismelor și tensiunea scăzută a bateriei pentru control de la distanță în timp real, permițând monitorizarea online de la distanță a comutatoarelor montate pe stâlp și reducând volumul de muncă de inspecție la fața locului.
