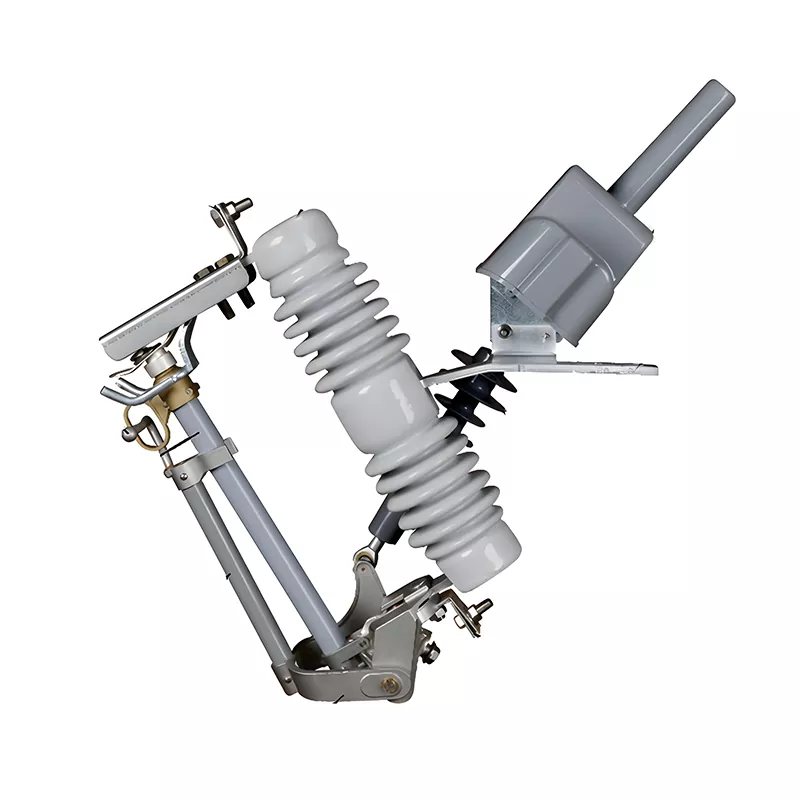

Siguranță motorizată din porțelan

Siguranța de retragere motorizată din porțelan HUAJIDIAN este un dispozitiv de protecție dedicat de înaltă tensiune pentru exterior, adaptat sistemelor de rețea de distribuție de 10 kV, utilizat în principal pentru protecția miezului transformatoarelor de distribuție montate pe stâlpi, terminalelor de linie de înaltă tensiune și ramurilor. Când apare o defecțiune de suprasarcină sau de scurtcircuit pe linie, siguranța încorporată din aliaj de cupru-argint de înaltă precizie a dispozitivului se topește rapid. Bazându-se pe acțiunea dublă a gravitației și a arcului încorporat, tubul siguranței scade automat, formând un punct de rupere vizibil clar și intuitiv.

În comparație cu siguranțele tradiționale, acest produs are caracteristici stabile ale siguranței și performanțe fiabile de stingere a arcului. Echipat cu o structură anti-operare greșită, poate elimina rapid defecțiunile și poate proteja echipamentele de alimentare, servind în același timp ca punct de izolare pentru a asigura întreținerea liniei în siguranță. Echilibrând stabilitatea funcționării rețelei și siguranța personalului, este un dispozitiv central de înaltă performanță, rentabil, pentru protecția defecțiunilor rețelei de distribuție de 10 kV.

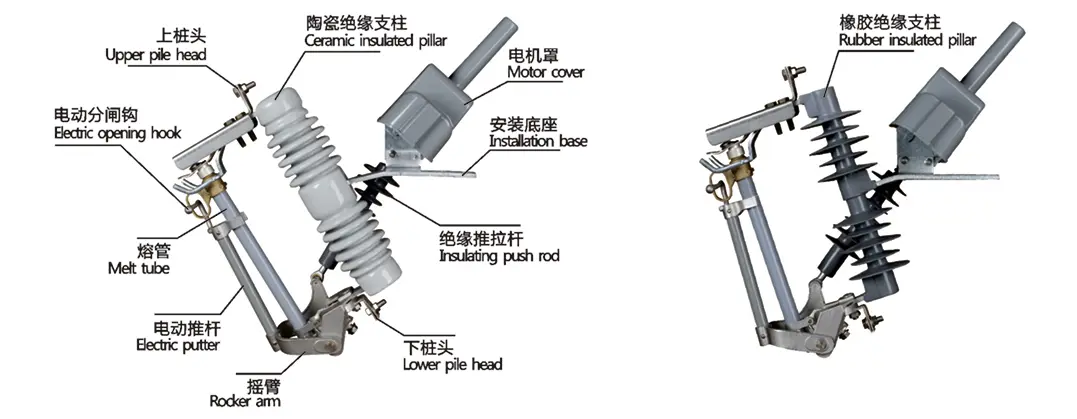

Reprezentarea structurală

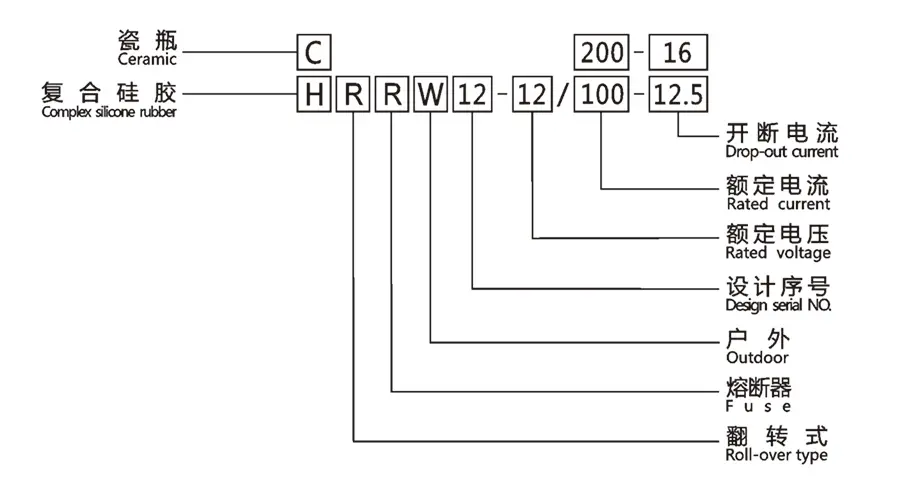

Introducere tip

Avantajele de bază ale produsului

1. Performanță excelentă de izolare, adaptabilă la medii exterioare complexe

Folosind izolatori de porțelan integral de înaltă rezistență, cu o distanță mare de curgere, posedă o rezistență extrem de puternică la erupție de poluare, îmbătrânire și intemperii. Suportând niveluri opționale de protecție împotriva poluării Clasa III/Clasa IV, se poate adapta stabil la diverse scenarii complexe de exterior, cum ar fi temperaturi ridicate și scăzute, praf, ceață, altitudini mari și poluare puternică. Structura densă a izolatorului nu este predispusă la fisurare sau deformare în timpul funcționării pe termen lung, eliminând problemele de defecțiune a izolației.

2. Stingere fiabilă a arcului, întrerupere precisă și sigură a erorilor

Siguranța cu declanșare motorizată din porțelan are o structură independentă de stingere a arcului generator de gaz, care absoarbe și stinge arcul de declanșare într-un timp foarte scurt, prevenind complet reaprinderea arcului și reînchiderea accidentală, asigurând o operațiune de declanșare sigură și fiabilă. Siguranța din aliaj de cupru-argint potrivită are parametri de fuziune preciși și stabili, răspunzând cu sensibilitate la suprasarcini minore și defecțiuni bruște de scurtcircuit, eliminând topirea accidentală și nefuncționarea.

3. Instalare convenabilă, costuri de întreținere extrem de mici

Adoptând un design structural universal, acesta poate fi adaptat direct la traversele de distribuție convenționale de pe piață, fără a necesita modificări complexe la fața locului, făcând instalarea și punerea în funcțiune eficiente și rapide. Structura produsului este simplă și compactă, iar înlocuirea siguranței este ușoară, nefiind nevoie de echipamente de precizie specializate pentru întreținere, reducând semnificativ costurile cu forța de muncă și materialele la fața locului, rezultând o rentabilitate extrem de ridicată pe termen lung.

4. Izolare în siguranță, eliminând riscul de funcționare greșită

După o cădere defectuoasă, dispozitivul formează o întrerupere clar vizibilă, funcționând ca un întrerupător, oferind un punct de deconectare standard și sigur pentru întreținerea liniei, diagnosticarea defecțiunilor și înlocuirea echipamentului. Este echipat cu o structură dedicată anti-operare greșită, evitând în mod eficient riscurile de închidere accidentală și de funcționare defectuoasă cauzate de eroarea umană și interferența mediului extern, asigurând în mod cuprinzător siguranța personală a personalului de întreținere.

Principalii parametri tehnici

Scenarii de aplicare

1. Protecția laterală primară a transformatoarelor de distribuție

Fiind principalul dispozitiv de protecție pentru transformatoarele de distribuție montate pe stâlpi de 10 kV, siguranța motorizată de porțelan poate deconecta rapid defecțiunile de suprasarcină și scurtcircuit ale transformatorului, prevenind arderea și deteriorarea echipamentului, minimizând impactul defecțiunilor și asigurând funcționarea sigură și stabilă a echipamentelor de alimentare.

2. Proiecte de renovare a rețelei electrice urbane și rurale

Potrivit pentru rețelele electrice rurale îndepărtate și liniile de distribuție nou construite sau renovate, nu necesită sisteme complexe de alimentare și control cu ​​energie electrică, este simplu de operat, are costuri de investiții scăzute și se adaptează perfect la caracteristicile dispersate și de acoperire largă ale rețelelor electrice rurale.

3. Protecția liniilor de înaltă tensiune în parcurile industriale

Folosit pentru protecția terminalelor și a ramurilor liniilor de distribuție de înaltă tensiune de 10 kV în zonele fabricii, împreună cu comutatoarele de secționare a liniilor, poate obține rapid localizarea și izolarea defecțiunilor, evitând întreruperile de curent pe scară largă în liniile de producție din fabrică și asigurând o alimentare stabilă pentru producția industrială.

Caz practic de aplicare

1. Contextul cazului

Un proiect de renovare a rețelei electrice rurale la nivel de județ în nordul Chinei în 2025. Liniile electrice locale au fost împrăștiate, iar condițiile meteorologice în aer liber, cum ar fi furtuni, furtuni de nisip și temperaturi scăzute, au fost dificile inspecția defecțiunii la altitudine mare. Siguranțele obișnuite existente au avut performanțe anti-poluare slabe și capacități scăzute de identificare a defecțiunilor, ceea ce duce cu ușurință la reaprinderea arcului și declanșarea falsă a liniei, ducând la întreținere întârziată și la o stabilitate slabă a sursei de alimentare.

2. Soluție de aplicare

Proiectul a achiziționat în vrac Siguranța motorizată de porțelan antipoluare HUAJIDIAN 12kV/200A cu patru niveluri, instalându-l pe partea primară a 86 de transformatoare montate pe stâlpi și la bornele a 32 de linii de derivație din zonă. Specificațiile siguranțelor au fost personalizate în funcție de capacitatea transformatorului la fața locului și au fost furnizate tije de operare izolate dedicate și siguranțe de rezervă pentru a se adapta la condițiile exterioare complexe.

3. Rezultatele aplicației

Echipamentul a funcționat stabil timp de un an în condiții meteorologice extreme, cum ar fi furtuni și temperaturi scăzute, cu acțiuni de protecție precise și fără erori și fără probleme de reaprindere a arcului sau de defecțiune a izolației. Unghiul intuitiv de cădere permite personalului de întreținere să localizeze rapid defecțiunile pe sol, eliminând nevoia de urcare a stâlpilor și îmbunătățind eficiența depanării cu 60%. Structura de înlocuire simplificată reduce costurile zilnice de întreținere cu 45%, rezolvând complet punctele dureroase ale gestionării dificile a defecțiunilor și costurilor ridicate de întreținere în rețelele electrice rurale, câștigând o recunoaștere ridicată de la unitățile de întreținere a rețelei electrice.

Instrucțiuni de instalare și întreținere

1. Cerințe de instalare

Echipamentul trebuie instalat fix pe o traversă de distribuție în aer liber. Înălțimea și distanța de instalare trebuie să îndeplinească standardele de distanță de siguranță ale rețelei de distribuție de 10 kV. Locația de instalare trebuie să aibă o vedere clară, facilitând observarea stării echipamentului și operarea manuală. Este strict interzisă instalarea în medii dure cu vibrații puternice, acumulare de gaze corozive sau acumulare de apă pe termen lung.

2. Inspecție post-instalare

După instalare, verificați flexibilitatea tubului siguranței pentru a vă asigura că nu există blocare; confirmați că conexiunea de contact este sigură și unghiul de cădere îndeplinește standardul de proiectare de 65°±5° pentru a asigura căderea normală în cazul unei defecțiuni. Simultan, verificați dacă specificațiile siguranței se potrivesc cu capacitatea transformatorului pentru a evita defecțiunile echipamentului cauzate de nepotrivirile parametrilor.

3. Întreținere de rutină

Curățați în mod regulat praful și murdăria de pe suprafața izolatorului pentru a preveni accidentele de erupție; verificați în mod regulat coroziunea componentelor transmisiei mecanice și deformarea tuburilor siguranțe și înlocuiți prompt piesele vechi sau deteriorate. După evenimente meteorologice extreme, cum ar fi furtuni, vânturi puternice și viscol, este necesară o inspecție specială a echipamentului pentru a identifica în prealabil potențialele pericole de siguranță.

Servicii opționale de configurare și personalizare

1. Personalizarea parametrilor: curentul nominal, capacitatea de întrerupere a scurtcircuitului și nivelul de protecție împotriva poluării pot fi personalizate în funcție de parametrii de linie și transformator ai utilizatorului;

2. Actualizare a funcției: Sunt disponibile modele opționale cu funcție de rupere a sarcinii pentru a realiza operațiuni sigure de deschidere și închidere în condiții de sarcină;

3. Upgrade material: Sunt disponibile versiuni de izolator compozit, cu rezistență sporită la îmbătrânire și rezistență la erupție, potrivite pentru zonele la altitudine mare și puternic poluate;

4. Accesorii potrivite: sunt disponibile tije de operare izolatoare personalizate, siguranțe cu specificații complete și îndrumări de instalare la fața locului.

FAQ

Î1: Cum se rezolvă problema arderii frecvente a siguranței sau a eșecului de funcționare în timpul utilizării siguranțelor cu retragere motorizată din porțelan?

A1: Păstrarile frecvente ale siguranțelor sunt adesea cauzate de specificațiile nepotrivite ale curentului siguranței sau de supraîncărcarea circuitului pe termen lung. Eșecul echipamentului în funcționare se datorează, în general, blocării tubului siguranței sau îmbătrânirii structurii mecanice. Se recomandă mai întâi să verificați dacă specificațiile siguranței se potrivesc cu capacitatea transformatorului, să curățați în mod regulat componentele transmisiei, să înlocuiți siguranțe vechi și să asigurați o mișcare lină a tubului siguranței pentru a rezolva în mod eficient aceste probleme.

Î2: Care sunt avantajele de bază ale produselor HUAJIDIAN în comparație cu siguranțele obișnuite tradiționale?

A2: Avantajele de bază sunt în principal triple: în primul rând, utilizarea siguranțelor din aliaj de cupru-argint asigură parametrii de fuziune precisi și un răspuns mai sensibil la defecțiuni; în al doilea rând, structura încorporată de stingere a arcului care generează gaz previne reaprinderea arcului, îmbunătățind semnificativ siguranța operațională; în al treilea rând, structura dublă cu arc gravitație + arc asigură o funcționare stabilă și un unghi clar de cădere, permițând depanarea fără urcarea stâlpilor, reducând dificultatea și costurile de întreținere și oferind o rentabilitate generală semnificativ mai mare decât produsele tradiționale.
