KYN61-40.5 33kV Panoul de comutație VCB de interior

Huajidian este un producător specializat de echipamente electrice dedicat cercetării și dezvoltării, producției și personalizării proiectarea soluției de seturi complete de aparate de comutare de înaltă și joasă tensiune. Întregul aparat de comutare VCB de interior KYN61-40.5 33kV Seria de panouri trece printr-un proces de producție cuprinzător, integrat vertical, de la proiectare și tablă independentă fabricarea metalelor până la asamblarea de înaltă tensiune — totul în cadrul propriilor noastre unități de producție standardizate. Ca produs de la un producător profesionist de echipamente electrice, acest aparat de comutare a fost implementat și pus în funcțiune cu succes în numeroase proiecte de inginerie în China, inclusiv rețele electrice, instalații industriale și miniere și date centre – unde stabilitatea operațională a fost validată prin aplicarea în lumea reală. Mai mult, oferim servicii personalizate de configurare și dimensionare pentru clienți din întreaga lume.

Aparatul de comutare blindat retrasabil cu carcasă metalică KYN61-40.5 (33 kV VCB de interior) poate fi asociat cu KYN28A-12 dulap auxiliar (în special modelele de cabinet AH6 sau AT3 concepute pentru circuitele de ieșire ale transformatorului). Servind ca o componentă de bază în sistemele de distribuție de medie tensiune de 12kV/33kV, 50Hz AC, primește în principal energie de la partea transformatorului și distribuie în siguranță electricitatea redusă la sarcinile din aval. Funcțiile sale includ monitorizarea în timp real a parametrilor electrici, protecție împotriva supraîncărcărilor și scurtcircuitelor de linie și circuit controlul comutării întreruptorului. Prezentând o structură închisă izolată cu aer, complet blindat metalic, acest produs oferă marje de siguranță excepționale și fiabilitate operațională, făcându-l o piesă indispensabilă a echipamentului critic pentru substații moderne și sisteme industriale de distribuție a energiei electrice.

Tabelul parametrilor de bază ale produsului

Specificații tehnice de bază

1. Tensiune nominală: 12 kV (compatibil cu rețelele electrice standard de 10 kV; izolația echipamentului este proiectată pentru 40,5 kV, îndeplinirea cerințelor pentru condițiile de funcționare de 33 kV).

2. Curent nominal: 630A (aplicabil atât pentru bara principală, cât și pentru întrerupătorul însoțitor).

3. Frecvența nominală: 50Hz.

4. Tensiuni de rezistență: Frecvența puterii Tensiune de rezistență de 1 minut: 42kV (la masă / fază la fază); Fulgerul tensiune de rezistență la impuls: 75kV (la masă / fază la fază).

5. Capacitatea de rupere în scurtcircuit: Întreruptoarele pot fi selectate în funcție de cerințe specifice, cu o Gama de capacitate de rupere de la 20 kA la 31,5 kA.

6. Clasa de protecție (Evaluare IP): Întregul cabinet: IP4X; Compartiment întrerupător (cu ușa deschisă): IP2X.

7. Standarde aplicabile: GB 3906, IEC 62271-200 și alte specificații pentru aparatele de comutare de medie și înaltă tensiune.

Proiectare structurală a cabinetului

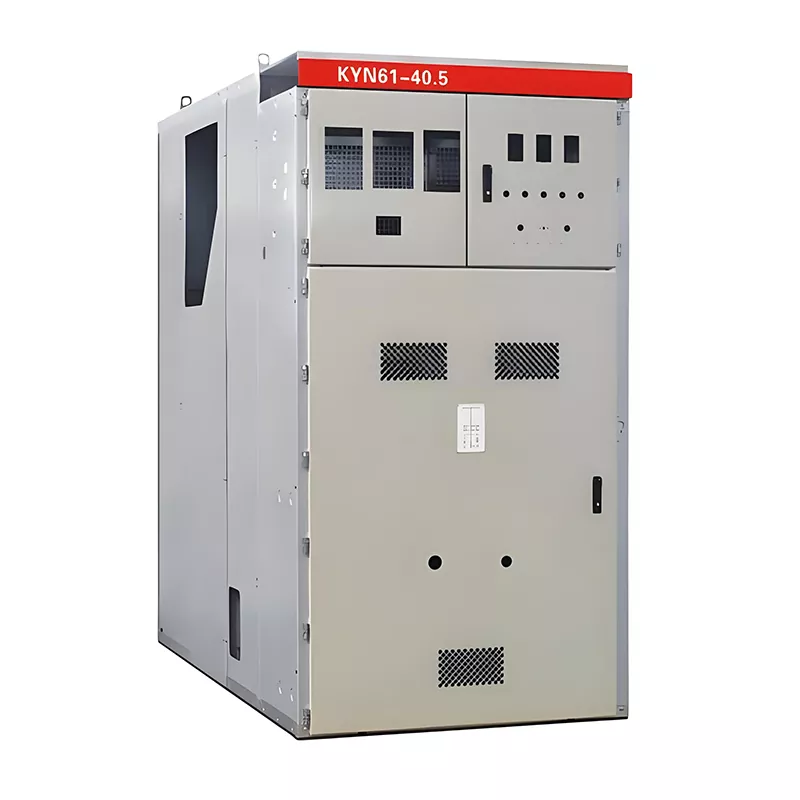

1. Compartiment superior pentru instrumente și relee: găzduiește un contor de putere multifuncțional încorporat, un dispozitiv de afișare cu linie activă, și lumini indicatoare de funcționare, permițând monitorizarea online în timp real a parametrilor electrici, cum ar fi tensiunea și curent.

2. Compartimentul întreruptorului central (zona centrală de operare): Echipat cu un întrerupător cu vid debrosabil de 630 A, mâner de operare cu blocare mecanică și indicatoare de stare. Unitatea demontabilă poate fi complet extrasă, permițând întreținerea cu acces frontal fără a fi nevoie să închideți întregul cabinet, reducând astfel în mod semnificativ timpul de întreținere a unei întreruperi de curent.

3. Compartiment inferior pentru cabluri: Dispune de un spațiu interior amplu pentru a facilita rutarea și cablarea cablurilor de ieșire, ca precum și inspecția și întreținerea ulterioară.

Avantajele produsului

Panoul de comutație interioară KYN61-40.5 33kV VCB este echipat cu o interblocare mecanică completă „Five-Prevention” sistem. Acest sistem elimină în mod eficient pericolele potențiale asociate cu erorile operaționale, cum ar fi cele accidentale deschiderea sau închiderea întreruptorului, închiderea întrerupătorului de împământare în timp ce circuitul este sub tensiune sau deschiderea ușa dulapului în timp ce circuitul este sub tensiune, prevenind astfel accidentele de siguranță provocate de om. Produsul a avut succes a trecut standardele de acceptare a conexiunii la rețea pentru industria energetică internă.

Scenarii de aplicare a produsului

1. Săli de distribuție de 10 kV în stațiile de rețea electrică urbană domestică și proiecte de renovare municipală;

2. Principalele stații de distribuție a energiei electrice din cadrul complexelor de plante ale exploatărilor miniere de mari dimensiuni și grele industriile metalurgice;

3. Locații care necesită o sursă de alimentare neîntreruptă, de înaltă fiabilitate, cum ar fi clădirile comerciale înalte, gradul A spitale terțiare și centre de date IDC.

Studiu de caz de inginerie în lumea reală

În 2024, fiind furnizorul oficial al proiectului, Huajidian a întreprins renovarea unei substații miniere de 33 kV în China de Nord. Proiectul a implicat achiziția a 18 unități de panouri de comutație interioare VCB KYN61-40.5 33kV, utilizat pentru a moderniza circuitele de distribuție a energiei pentru două transformatoare AT3 din complexul minier.

1. Contextul proiectului

Aparatul de comutație de 35 kV de tip fix, vechi, existent, a suferit din cauza degradarii izolației și a prezentat riscuri semnificative de arc. defecte. În consecință, proprietarul a selectat dispozitivul de comutare debroșabil blindat al lui Huajidian pentru a înlocui echipamentul învechit. și să ridice standardele de siguranță ale sistemului de distribuție a energiei din zona minieră.

2. Rezultatele implementării

Echipamentul a funcționat continuu la sarcină maximă timp de 12 luni, fără defecțiuni neașteptate. Cel retras Structura căruciorului a redus durata sarcinilor de întreținere de rutină de la cele 8 ore inițiale la doar 2,5 ore. În plus, sistemul de interblocare „Five-Prevention” a evitat cu succes trei riscuri potențiale de eroare operațională în timpul controalelor anuale ale echipamentelor. În urma punerii în funcțiune cu succes a Fazei I, clientul a plasat un follow-up comanda pentru echipamente de distribuție a energiei pentru extinderea fazei II a fabricii, oferind astfel validarea în lumea reală a performanța produsului în condiții de operare cu sarcini grele.

FAQ

Î1: Pentru proiecte industriale specializate, Huajidian poate ajusta parametrii de întrerupere a scurtcircuitului ai KYN61-40.5 aparatul de comutare?

A1: Da. Pe baza parametrilor specifici de scurtcircuit ai rețelei electrice a șantierului proiectului, putem instala vid. întrerupătoare cu specificații diferite pentru a personaliza capacitatea de întrerupere în intervalul de la 20 kA la 31,5 kA. Toate parametrii personalizați respectă cu strictețe atât standardele naționale chinezești, cât și standardele IEC și complet Unitatea de comutație este supusă unor teste riguroase înainte de livrarea din fabrică.

Î2: Care sunt diferențele de bază dintre modelele de comutatoare KYN61-40.5 (33kV) și standard KYN28A-12 (10kV)?

A2: KYN61-40.5 este proiectat pentru a îndeplini standardele de izolație 33kV/40.5kV; prezinta peretii interioare ingrosate si o structură întărită rezistentă la arc, ceea ce o face potrivită în primul rând pentru liniile de intrare și de ieșire ale transformatorului în Substații de clasa 33kV. KYN28A-12 este proiectat pentru linii standard de distribuție a energiei de 10 kV. Ambele modele de cabinet pot să fie integrat și instalat unul lângă altul în cadrul aceleiași substații — la fel ca soluția integrată AH6 — pentru a forma o ansamblu complet de comutație.

Î3: Huajidian oferă îndrumări de instalare și asistență tehnică post-vânzare după expedierea KYN61-40.5 Panouri de comutație VCB de interior de 33 kV?

A3: Oferim o revizuire gratuită a parametrilor tehnici ai proiectului înainte de producție. Pentru comenzile standard, noi oferă îndrumare tehnică de la distanță pentru instalare. Pentru proiecte de inginerie la scară largă, putem aranja ingineri să viziteze șantierul proiectului pentru punerea în funcțiune la fața locului, sub rezerva negocierii în funcție de locația proiectului.

Ghid pentru partenerii de achiziții

Cumpărătorii globali sunt bineveniți să programeze o vizită la fața locului la fabrica noastră. Vă puteți consulta cu echipa de vânzări Huajidian cu privire la cerințele personalizate de personalizare — cum ar fi dimensiunile cabinetului și configurațiile componentelor — pentru a crea a soluție de comutație de ieșire a transformatorului la comandă, care respectă pe deplin standardele locale de rețea electrică.
