Sistem de alimentare 20MVA, 33kV/11kV, 50Hz/60Hz
Certificari IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

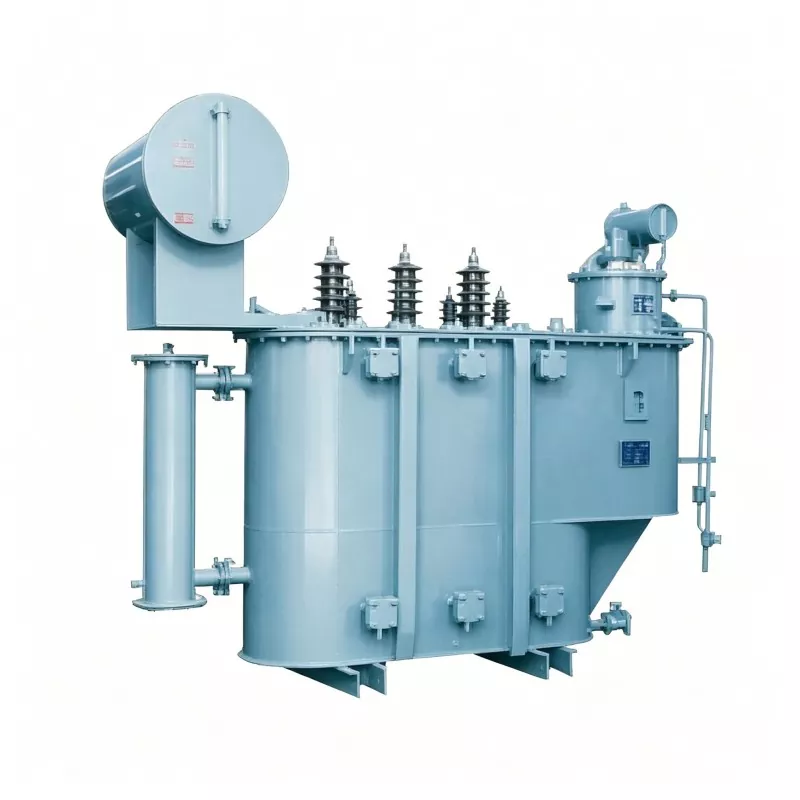

Transformatorul de putere 33kV 11kV 20mVA al lui Huajidian este un echipament central de transmisie și distribuție a energiei pentru medii și rețele electrice de înaltă tensiune. În calitate de producător profesionist de transformatoare de putere casnice, Huajidian profită de ani de zile R&D și experiență de producție pentru a optimiza structura și performanța produsului. Spre deosebire de cele mici și mijlocii transformatoare de distribuție, acest echipament de mare capacitate este desfășurat în principal în substații centrale regionale, asumarea sarcinii de bază de distribuție de 33 kV până la 11 kV. Este adaptabil la condiții complexe de rețea electrică, rezistă la funcționarea pe termen lung la sarcină mare și la impacturi instantanee de scurtcircuit și este utilizat pe scară largă în proiecte cheie cum ar fi modernizarea rețelei electrice urbane, infrastructura parcurilor industriale și distribuția de noi conexiuni la rețeaua de energie.
Produsul este certificat de sistem de calitate ISO, respectă standardele naționale de eficiență energetică și caracteristici standardizate procese de fabricație și control riguros al calității, îndeplinind cerințele de construcție și funcționare ale diverselor substații de standard înalt.
1. Capacitate nominală: 20MVA (20000kVA), potrivită pentru scenarii de sarcină regională de distribuție a energiei medii până la mari.
2. Nivel de tensiune: 33kV pe partea de înaltă tensiune, 11kV pe partea de joasă tensiune; partea de înaltă tensiune poate fi echipată cu comutatoare de reglaj fără sarcină/în sarcină ±2×2,5% sau ±5% pentru reglarea flexibilă a tensiunii pentru a se adapta la tensiunea rețelei fluctuatii.
3. Fază și frecvență: trifazat, 50 Hz, compatibil cu standardele interne și internaționale de rețea electrică.
4. Curent nominal: Aproximativ 350 A pe partea de înaltă tensiune de 33 kV și aproximativ 1050 A pe partea de joasă tensiune de 11 kV lateral (calculat conform formulelor standard de putere, cu capacitate portantă stabilă).
Configurație standard Dyn11/YNd11, suprimând eficient armonicile rețelei, îmbunătățind calitatea sursei de alimentare și asigurarea unor condiții fiabile de împământare a neutrului pentru partea de joasă tensiune; o configurație mainstream în puterea modernă sisteme de distributie.
7%-10%, personalizabil în funcție de cerințele de capacitate de scurtcircuit ale substației, limitând efectiv curent de scurtcircuit și asigurarea siguranței rețelei electrice și a echipamentelor terminale.
Îndeplinește standardele de tensiune de rezistență la impulsuri de fulger și tensiune de rezistență la frecvența de alimentare pentru 33 kV și 11 kV sisteme. Tensiunea de rezistență la impulsul fulgerului pe partea de 33 kV ajunge la 170 kV, demonstrând o izolație excelentă și performanță de protecție împotriva trăsnetului, potrivite pentru condiții complexe de lucru în aer liber.
Produsul acceptă disiparea căldurii în mod dublu pentru a se adapta la diferite sarcini și condiții de mediu:
- Auto-răcire cu scufundare în ulei ONAN: se bazează pe convecția naturală a uleiului izolator și pe disiparea pasivă a căldurii din aripioare rezervor, potrivite pentru scenarii de încărcare convenționale, cu consum redus de energie și zgomot redus.
- Răcire cu aer immersă în ulei ONAF: combinată cu un ventilator extern pentru răcirea forțată cu aer, îmbunătățind semnificativ capacitatea de suprasarcină a echipamentului și satisfacerea cerințelor de alimentare cu sarcină mare în timpul consumului de energie electrică de vârf perioade.
Miezul echipamentului utilizează foi de oțel siliconic de înaltă permeabilitate sau materiale din aliaj amorf cu pierderi reduse, în mod eficient reducerea pierderilor în gol și în sarcină, respectând standardele naționale de eficiență energetică I și II. Structura de ansamblu adoptă un design etanș și rezistent la coroziune, cu o carcasă întărită a rezervorului, potrivit pentru scenarii complexe precum Instalare interioară și exterioară, altitudine mare și diferențe mari de temperatură. Designul circuitului de ulei complet etanș previne îmbătrânirea și deteriorarea uleiului izolator, reducând semnificativ costurile ulterioare de întreținere și asigurând o durată lungă de timp. funcționarea stabilă a echipamentului.
Transformatorul de putere 33kV 11kV 20mVA este utilizat pe scară largă în substații urbane, substații de distribuție a parcurilor industriale, noi substații conectate la rețeaua de energie și proiecte de alimentare cu energie electrică a infrastructurii municipale. Este potrivit pentru mediu la scenarii de alimentare cu sarcină mare, cum ar fi zone rezidențiale urbane dens populate, fabrici industriale mari, aeroport și căi ferate care sprijină alimentarea cu energie, conversia tensiunii centralelor eoliene și solare și modernizările rețelei electrice.
Studiu de caz: Proiectul substației GIS Brihart 33/11kV în Bangladesh
În proiectul EPC al substației GIS Brihart 33/11kV al modernizării sistemului de distribuție a energiei din Bangladesh, Huadian personalizat și furnizat un transformator de putere de 33kV 11kV 20mVA ca echipament de bază de reducere a substației. Vizând mediul dur de temperatură și umiditate ridicată din zona locală, produsul și-a optimizat performanță anti-coroziune, rezistentă la umiditate și disipare a căldurii și adoptă modul ONAF de răcire cu aer pentru a asigura stabilitatea functionare sub sarcini mari continue.
După punere în funcțiune, echipamentul a finalizat cu succes conversia de la puterea de înaltă tensiune de 33 kV la 11 kV. tensiune de distribuție, rezolvând problemele legate de capacitatea insuficientă de alimentare cu energie și tensiunea instabilă în Langpu zona. Acest lucru a asigurat alimentarea cu energie a zonelor industriale și rezidențiale din jur, a îmbunătățit fiabilitatea rețeaua electrică regională cu 30% și a menținut o funcționare stabilă, cu zero defecțiuni de la punerea în funcțiune, câștigând mare laude din partea proprietarului și autorităților locale de putere.
Odată cu modernizarea continuă a cerințelor de conservare a energiei rețelei electrice și de reducere a consumului, este este recomandabil să se solicite în mod explicit ca echipamentele să îndeplinească standardele naționale de eficiență energetică I și II în timpul achiziții. Produsele Huadian utilizează miezuri de fier cu pierderi reduse și modele de înfășurare optimizate, rezultând o funcționare scăzută consumul de energie și reducerea efectivă a costurilor de operare pe termen lung.
Acest model de transformator de mare capacitate nu este ușor disponibil și trebuie personalizat în funcție de proiectul real conditii. Înainte de achiziție, parametrii cheie, cum ar fi metoda de instalare, altitudinea, temperatura ambiantă și sistemul capacitatea de scurtcircuit trebuie confirmată pentru a asigura compatibilitatea precisă a echipamentelor.
Acest transformator de nivel de tensiune necesită utilizarea unui aparat de comutație de înaltă tensiune de 33 kV/11 kV, un aparat de comutație izolat cu gaz SF6, GIS combina echipamente electrice, și dispozitive de protecție releu pentru a forma un sistem complet de distribuție a energiei, asigurând funcționarea sigură și conformă a rețelei electrice.
Î1: Acest transformator de putere de 33kV 11kV 20mVA este potrivit pentru instalarea în aer liber la mare altitudine?
A1: Da. Huajidian poate personaliza transformatorul în funcție de altitudinea proiectului și temperatura ambientală, imbunatatindu-l cu armare de izolatie la altitudine mare, rezistenta UV, protectie la coroziune si umiditate. Este potrivit pentru medii în aer liber în aer liber, la altitudine mare, cu tensiune joasă și poate rezista la vreme extremă condiții precum temperaturi ridicate, vânturi puternice și precipitații.
Î2: Care este diferența dintre configurațiile comutatorului de reglaj sub sarcină și comutatorului de reglaj fără sarcină pentru acest transformator?
A2: Comutatoarele fără sarcină necesită deconectare pentru reglarea tensiunii, potrivite pentru scenarii cu rețea stabilă tensiune și frecvență mică de schimbare a apei; comutatoarele sub sarcină permit reglarea tensiunii în timp real fără deconectare și fără a afecta alimentarea normală, potrivită pentru proiecte de rețea electrică cu fluctuații mari de tensiune și ridicate cerințele de fiabilitate a sursei de alimentare. Configurația poate fi selectată după cum este necesar.
Î3: Care este durata de viață a echipamentului și ciclul de întreținere de rutină?
A3: În condiții de instalare standard și de funcționare normală, durata de viață a echipamentului poate ajunge la 30 de ani. Este se recomandă efectuarea de întreținere de rutină anual, inclusiv testarea uleiului izolator, verificarea etanșării echipamentelor și calibrarea parametrilor de linie. Echipamentul adoptă o structură complet etanșă, rezultând o întreținere zilnică scăzută volumul de lucru, costuri reduse de întreținere și stabilitate operațională puternică pe termen lung.
În calitate de producător profesionist de transformatoare de înaltă tensiune și furnizor de servicii în China, Huajidian deține complet calificări de producție, echipamente avansate de producție și o echipă tehnică profesionistă. Putem oferi global clienții cu servicii unice, inclusiv personalizarea parametrilor, proiectarea desenelor, cotații precise, la fața locului ghid de instalare și întreținere post-vânzare. Pentru nevoile de asistență pentru proiecte de substație, nu ezitați să contactați noi pentru a obține soluții tehnice personalizate și cotații de achiziții.
